DW15萬能式斷路器

用途及適用范圍

RIVIW1系列智能型萬能式斷路器 (以下簡稱斷路器)，適用于交流 50Hz，額定電壓至660V(690V)及以下， 額定電流630A~6300A的配電網絡中，用來分配電能和保護線路及電源設備免受過載、欠電壓、短路、單相接 地等故障的危害。斷路器具有智能化保護功能，選擇性保護精確，能提高供電可靠性，避免不必要的停電。同 時帶有開放式通訊接口，可進行“四遙”, 以滿足控制中心和自動化系統的要求。斷路器在海拔2000米時脈沖 耐壓 8000V (不同海拔按標準修正，最高不超過12000V)。該斷路器不帶智能控制器及傳感器可作隔離器用。

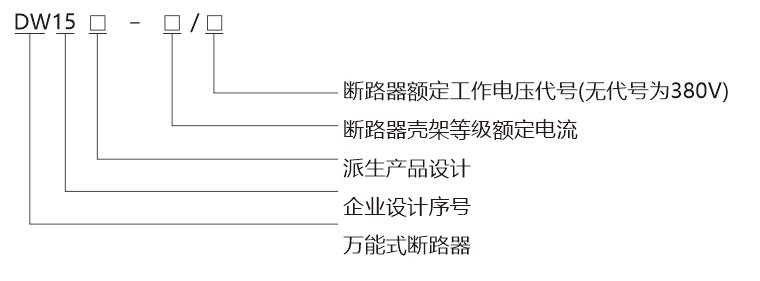

型號表示方法

分類

● 按使用類別分
A類(非選擇型，具有過電流二段保護特性)。
● 按傳動裝置分
a. 正面手柄直接傳動；
b. 電動機傳動。
注：除非用戶特殊要求，正常供貨具備a、b兩種功能。
● 按脫扣器種類分
a. 具有過電流脫扣器和分勵脫扣器；
b. 具有過電流脫扣器、欠電壓瞬時脫扣器；
c. 具有過電流脫扣器、分勵脫扣器和欠電壓瞬時脫扣器。
● 按過電流保護種類分
a. 過載及短路均瞬時動作(電磁式)；
b. 過載長延時及短路瞬時動作(熱-電磁式)；
注：用戶不需要過電流脫扣器時，可協商供貨。
● 按欠電壓保護種類分
a. 瞬時動作；
b. 延時動作。
● 按是否有預儲能分
a. 無預儲能(儲能及閉合操作一次完成)；
b. 有預儲能(儲能及閉合操作二次完成)。
● 按進出線方式分
a. 板前進出線(垂直進出線)；
b. 板后進出線(水平進出線)；
c. 板前進線、板后出線(垂直進線、水平出線)；
d. 板前出線、板后進線(垂直出線、水平進線)。

正常工作條件

1、周圍空氣溫度為-5℃～+40℃且24h內的平均值不超過+35℃。
2、安裝地點的海拔不超過2000m。
3、大氣相對濕度在周圍空氣溫度為+40℃時不超過50％；在較低溫度下可以有較高的相對濕度；最濕月的月平均最大相對濕度為90％，同時該月的平均最低溫度為+25℃，并考慮到因溫度變化發生在產品表面上的凝露。
4、污染等級為3級。
5、斷路器主電路安裝類別lV。輔助電路安裝類別除欠電壓脫扣器線圈，安裝類別跟斷路器主電路相同外，其余均為安裝類別III。

主要參數及技術性能

1、本系列產品的額定絕緣電壓等于相應的額定工作電壓值。
2、斷路器的主要參數

注：
a.額定斷路分?jǐn)嗄芰Γ琁nm≤630為上進線，Inm＞630為上、下進線相同。
b.斷路器的基本參數DW15C-200、400、630與DW15-200、400、630相同。

3、斷路器的脫扣器，釋能電磁鐵線圈及控制箱的額定電壓

注：
a.127規格的礦用。
b.如需要Us為660V規格的操作電磁鐵控制箱，由用戶與制造廠協議供貨。

結構特征

1、DW15-200、400、630萬能式斷路器

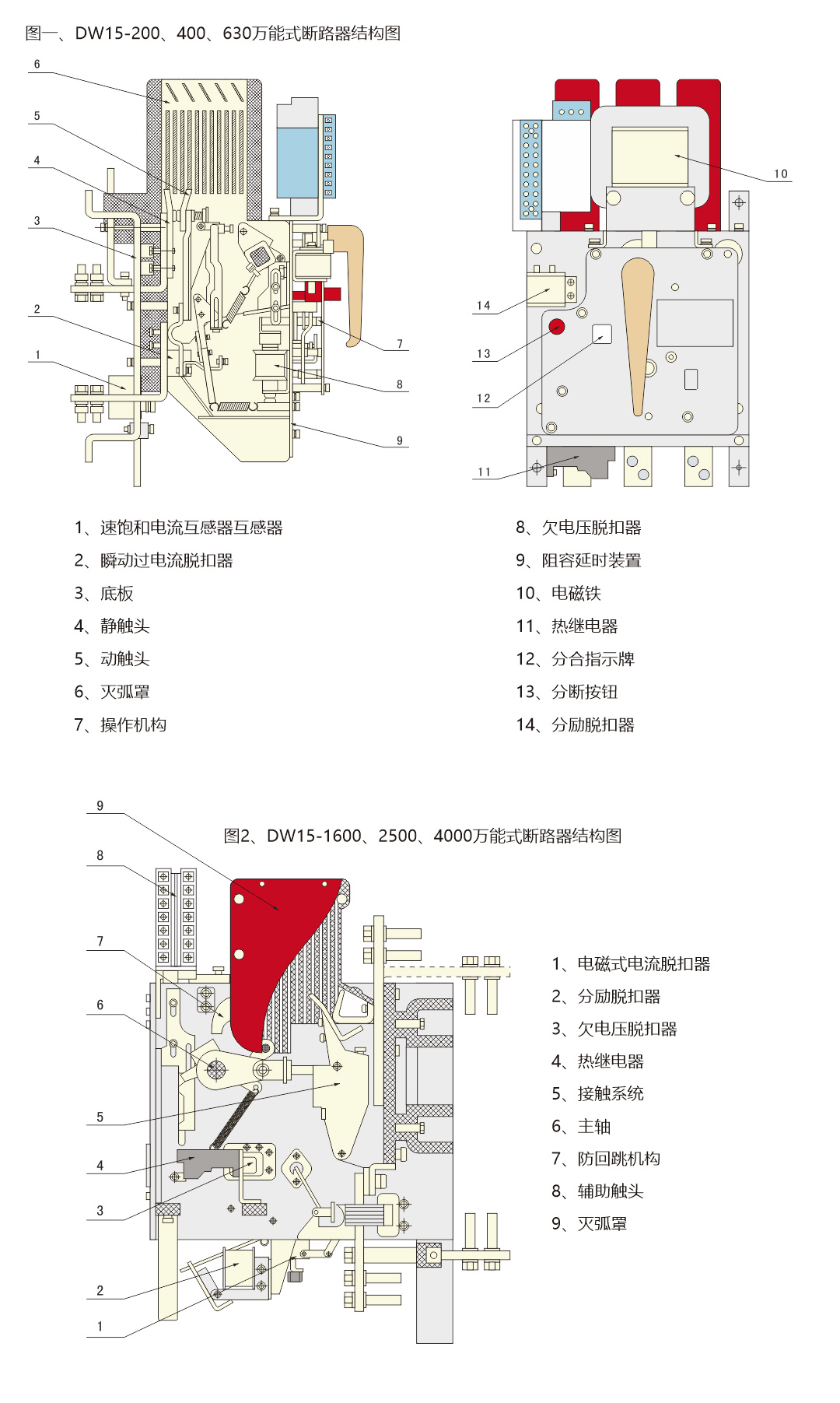

該斷路器為立體面布置形式，觸頭系統、快速電磁鐵、左右側面板均安裝在一塊絕緣板上。上部裝有滅弧系統，操作機構可裝在正前方或右側面。有“分”、“合”指示及手動斷開按鈕。其左上方裝有分勵脫扣器，背部裝有與脫扣半軸相連的欠電壓脫扣器。速飽和電流互感器套在下母線上。欠電壓延時裝置、熱繼電器分別在下方。該產品結構圖見1。
2、DW15-1600、2500、4000萬能式斷路器
該斷路器為立體式布置形式、觸頭系統，操作機構均安裝在鐵制框架上。上部有滅弧系統，右面裝有操作機構。有“通”、“斷”指示及手動“合”“分”按鈕。左側面裝有分勵脫扣器、欠電壓脫扣器。速飽和電流互感器套在下母線上。欠電壓延時裝置、熱繼電器分別裝在下方。該產品結構圖見圖2。
3、DW15C-200、400、630抽屜式斷路器
該產品由斷路器本體(經改裝的DW15)和抽屜座組成。斷路器本體上裝有隔離觸刀、二次回路動觸頭，接地觸頭支撐導軌等。抽屜座左右側板、鋁支架、隔離觸座、二次回路靜觸頭、滑架等組成。正下方有操作手柄、螺桿等組成推拉操作機構。

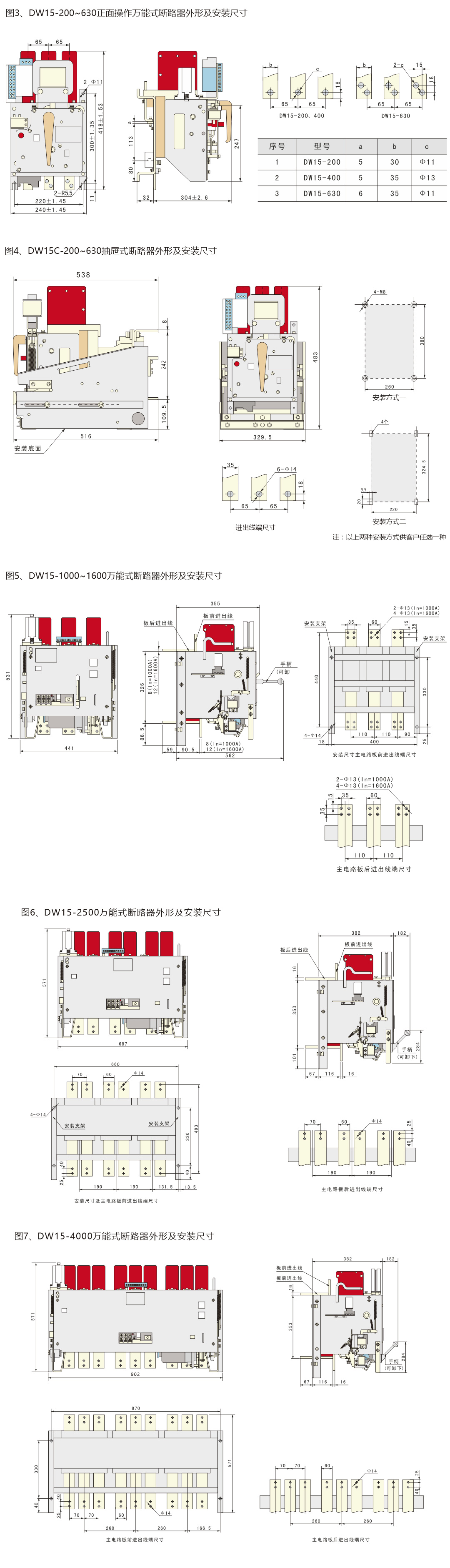

外形尺寸和安裝尺寸

•
