RIVIW1-1000萬能式斷路器
RIVIW1-1000系列萬能式斷路器(以下簡稱斷路器)適用于交流50Hz，額定工作電壓AC400V、AC690V，額定工作電流至1000A及以下的配電網絡中，用來分配電能和保護線路及電源設備免受過載、欠電壓、短路、單相接地等故障的危害；該斷路器具有智能化保護功能，選擇性保護精確，能提高供電可靠性，避免不必要的停電。該斷路器能廣泛適用于電站、工廠、礦山和現代高層建筑，特別是智能樓宇中的配電系統。符合標準：GB14048.2、IEC60947-2。
產品參數
RIVIW1-1000系列萬能式斷路器(以下簡稱斷路器)適用于交流50Hz，額定工作電壓AC400V、AC690V，額定工作電流至1000A及以下的配電網絡中，用來分配電能和保護線路及電源設備免受過載、欠電壓、短路、單相接地等故障的危害；該斷路器具有智能化保護功能，選擇性保護精確，能提高供電可靠性，避免不必要的停電。
該斷路器能廣泛適用于電站、工廠、礦山和現代高層建筑，特別是智能樓宇中的配電系統。
符合標準：GB14048.2、IEC60947-2。
該斷路器能廣泛適用于電站、工廠、礦山和現代高層建筑，特別是智能樓宇中的配電系統。
符合標準：GB14048.2、IEC60947-2。

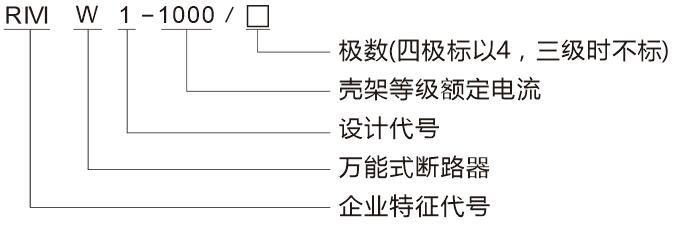

型號表示方法
正常工作條件
1、環境溫度：周圍空氣溫度為-5℃~+40℃；24h的平均值不超過+35℃(特殊申明除外)。
2、海拔高度：安裝地點海拔不超過2000m。
3、極限大氣條件：大氣相對濕度在周圍空氣溫度為+40℃時不超過50%，在較低溫度下可以有較高的相對濕度，最 濕月的月平均最大相對濕度為90%，同時該月的月平均最低溫度為+25℃并考慮到因溫度變化發生在產品表面上的 凝露。
4、污染等級：3級。
注：斷路器應按照制造廠提供的使用說明書的安裝要求進行安裝，斷路器垂直傾斜度不超過5°。
2、海拔高度：安裝地點海拔不超過2000m。
3、極限大氣條件：大氣相對濕度在周圍空氣溫度為+40℃時不超過50%，在較低溫度下可以有較高的相對濕度，最 濕月的月平均最大相對濕度為90%，同時該月的月平均最低溫度為+25℃并考慮到因溫度變化發生在產品表面上的 凝露。
4、污染等級：3級。
注：斷路器應按照制造廠提供的使用說明書的安裝要求進行安裝，斷路器垂直傾斜度不超過5°。

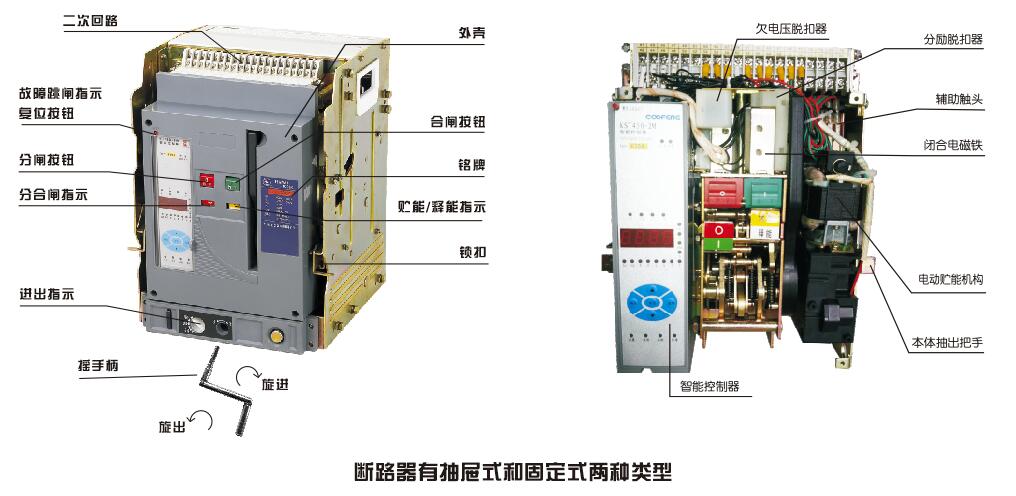

結構簡介
安裝使用
1、將斷路器從包裝箱固定底板卸下，如為抽屜式斷路器，首先抽出斷路器抽屜座下部的手柄，可靠插入抽屜座下部橫梁塑料罩殼中部的孔中，逆時針轉動手柄，斷路器本體會慢慢朝抽屜座外滑動，當下部指示導桿指到分離位置，并且手柄已不能旋動時，抽出手柄，壓下抽屜座兩側鎖扣，然后兩只手分別抓住本體上把手，用力抽出斷路器本體，到抽不動為止，再次壓下鎖扣并將本體移出抽屜座，然后卸下抽屜座底板，并清理干凈抽屜座內異物。2、以500V兆歐表檢查斷路器絕緣電阻，在周圍介質溫度20℃±5℃的相對濕度50%~70%時應不小于20MΩ，否則應烘干。
3、將斷路器(固定式)或抽屜座(抽屜式)放在安裝支架上，并緊固。固定式產品將主回路母線直接連接到固定式斷路器線上，抽屜式產品將斷路器本體放入抽屜座導軌上，將手柄插入進出裝置孔中，順時針轉動手柄，使抽屜座下部位置指示指在連接位置時，表明斷路器本體連接到位，再將主回路母線連接到抽屜座母線上。
4、按斷路器二次回路接線圖接線。
注：抽屜座內不得有螺母、墊片或其它異物，以免卡住抽屜座。安裝前請核對產品銘牌參數是否滿足訂貨要求。
5、斷路器在不同環境溫度下持續承載電流的能力
6、斷路器進出線的功率損耗
7、用戶安裝母排推薦
注：表中規格為斷路器處于周圍環境40℃且敞開安裝，滿足GB14048.2中約定發熱條件下所采用的銅排規格。
8、使用、操作
a. 使用前檢查欠電壓脫扣器、分勵脫扣器、閉合電磁鐵、電動機構及智能控制器的額定電壓與所接電源電壓是否相符。
b. 接通二次回路電源，此時電動機構會自動儲能，直到聽到“咔嗒”聲，面板上儲能指示顯示“儲能”，表示儲能操作結束；如無電動機構或電動機構不儲能時，可手動下壓儲能手柄6~7次，直到聽到“咔嗒”聲，儲能指示同時顯示“儲能”，儲能結束。
9、維護
a. 定期進行一些參數檢查和操作機構轉動部位加潤滑油。
b. 斷路器為立體布置，模塊化組合而成，每個功能單元相對獨立，維護方便，如某單元損壞可置換。該產品設計緊湊合理，操作可靠性高，免維護性強。
c. 外部母線與斷路器連接時，應避免各種機械應力作用在斷路器上。
注：
①在進行維修工作前，設備需斷電。
②在對斷路器進行安裝和維護時，注意人身安全，應采取良好的個體防護措施及安全措施，以免發生危險。
主要技術指標
3、將斷路器(固定式)或抽屜座(抽屜式)放在安裝支架上，并緊固。固定式產品將主回路母線直接連接到固定式斷路器線上，抽屜式產品將斷路器本體放入抽屜座導軌上，將手柄插入進出裝置孔中，順時針轉動手柄，使抽屜座下部位置指示指在連接位置時，表明斷路器本體連接到位，再將主回路母線連接到抽屜座母線上。
4、按斷路器二次回路接線圖接線。
注：抽屜座內不得有螺母、墊片或其它異物，以免卡住抽屜座。安裝前請核對產品銘牌參數是否滿足訂貨要求。
5、斷路器在不同環境溫度下持續承載電流的能力
| RIVIW1-1000 | ||||||
| Inm(A) | 200 | 400 | 630 | 800 | 1000 | |
| 環境溫度℃ | 40 | 200 | 400 | 630 | 800 | 1000 |
| 50 | 192 | 384 | 605 | 768 | 960 | |
| 60 | 174 | 248 | 548 | 696 | 870 | |
6、斷路器進出線的功率損耗
| RIVIW1-1000 | ||||||
| In(A) | 200 | 400 | 630 | 800 | 1000 | |
| 功率 | 抽屜式 | 40 | 101 | 123 | 110 | 171 |
| 損耗(W) | 固定式 | 33 | 85 | 107 | 94 | 146 |
| RIVIW1-1000 | ||||||
| Inm(A) | 200 | 400 | 630 | 800 | 1000 | |
| In(A) | 厚度mm | 5 | 5 | 5 | 6 | 8 |
| 母線 | 寬度mm | 30 | 30 | 40 | 50 | 50 |
| 根數 | 1 | 2 | 2 | 2 | 2 | |
8、使用、操作
a. 使用前檢查欠電壓脫扣器、分勵脫扣器、閉合電磁鐵、電動機構及智能控制器的額定電壓與所接電源電壓是否相符。
b. 接通二次回路電源，此時電動機構會自動儲能，直到聽到“咔嗒”聲，面板上儲能指示顯示“儲能”，表示儲能操作結束；如無電動機構或電動機構不儲能時，可手動下壓儲能手柄6~7次，直到聽到“咔嗒”聲，儲能指示同時顯示“儲能”，儲能結束。
9、維護
a. 定期進行一些參數檢查和操作機構轉動部位加潤滑油。
b. 斷路器為立體布置，模塊化組合而成，每個功能單元相對獨立，維護方便，如某單元損壞可置換。該產品設計緊湊合理，操作可靠性高，免維護性強。
c. 外部母線與斷路器連接時，應避免各種機械應力作用在斷路器上。
注：
①在進行維修工作前，設備需斷電。
②在對斷路器進行安裝和維護時，注意人身安全，應采取良好的個體防護措施及安全措施，以免發生危險。
主要技術指標
| 型號 | RIVIW1-1000 | ||
| 額定工作電壓Ue | AC400V | AC690V | |
| 額定極限短路分?jǐn)嗄芰cu(KA) | 42 | 2520 | |
| 額定運行短路分?jǐn)嗄芰cs(KA) | 30 | 20 | |
| 額定短時耐受電流Icw/1s(KA) | 30 | ||
| 額定絕緣電壓Ui(V) | 800 | ||
| 額定工作電流In(A) | 200、400、630、800、1000 | ||
| 極數 | 三極、四極 | ||
| 操作性能(次) | 有載 | 6500 | 3000 |
| 無載 | 無維護：3000 | ||
| 有維護：10000 | |||
| 重量 | 三極固定式 | 22 | |
| 三極抽屜式 | 26.5 | ||
| 四極抽屜式 | 38 | ||
| 55 | |||

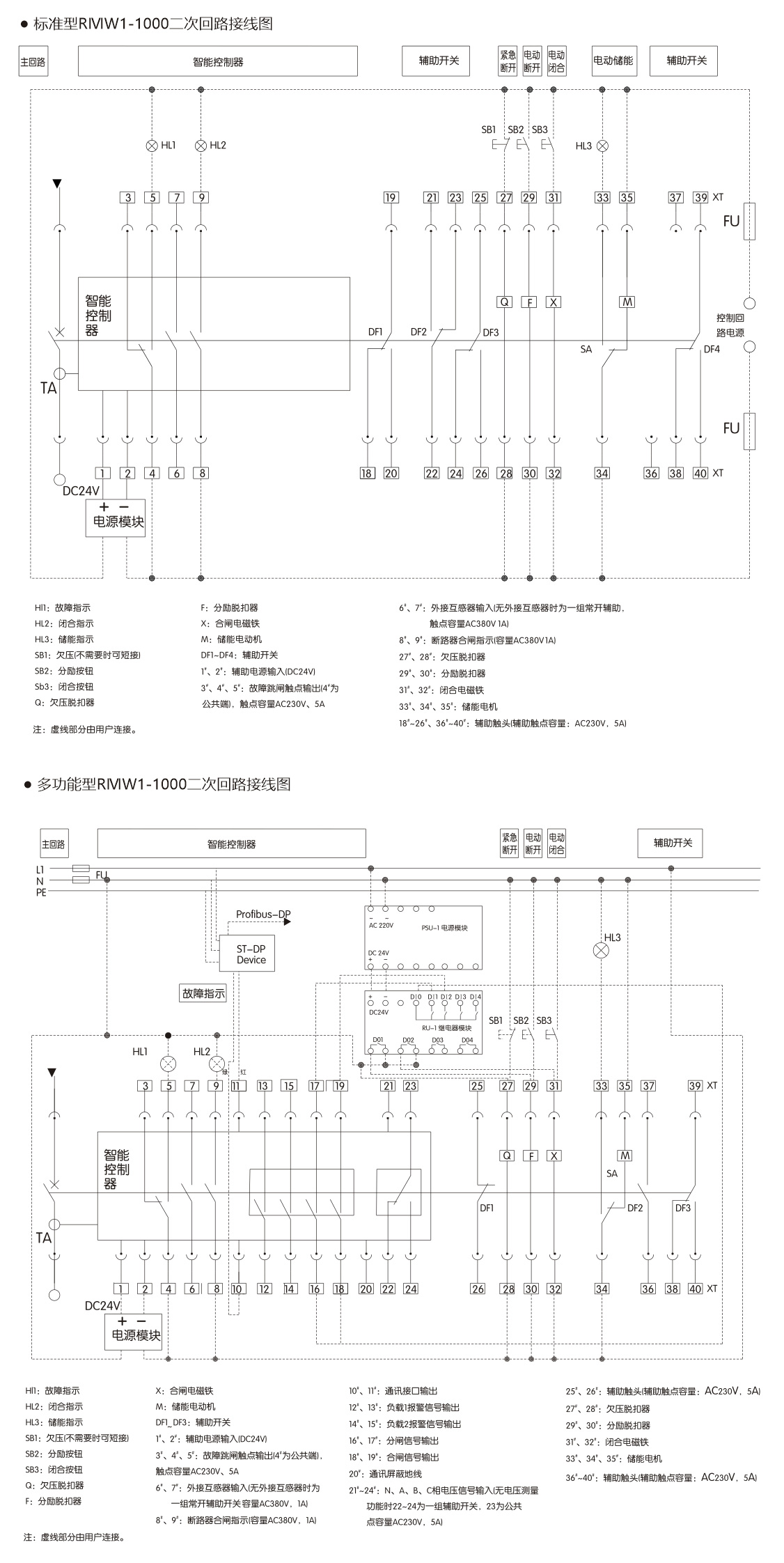

斷路器二次回路接線圖

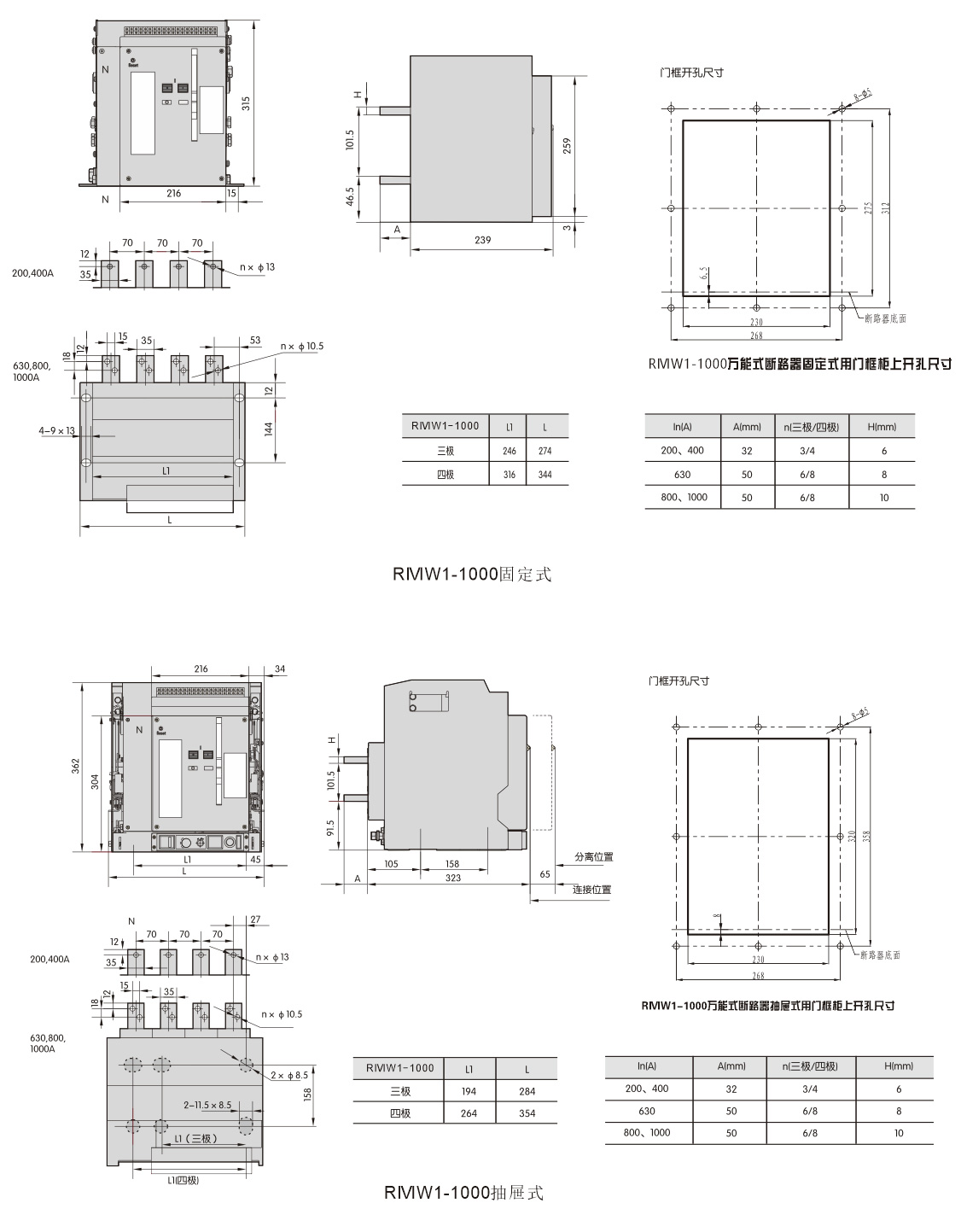

外形及安裝尺寸

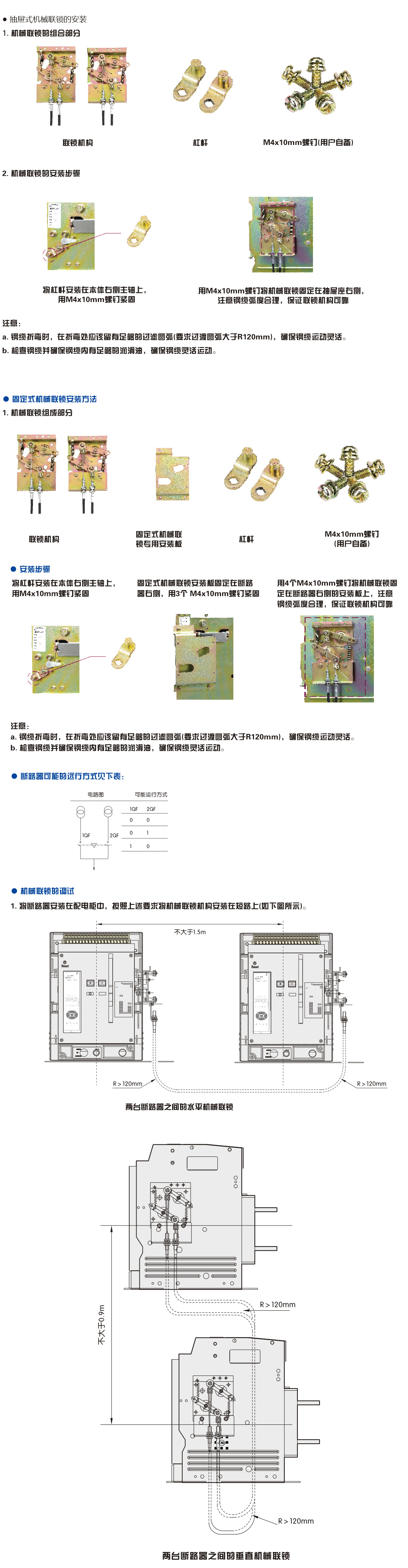

機械鎖安裝方式
● 機械聯鎖機構調試原則
1、機械聯鎖機構安裝好以后，抽屜式斷路器，要求斷路器本體在抽屜座中前后運動靈活，不能有卡滯現象，固定式產品則無此要求。
2、2臺斷路器均處于分閘狀態時，要求其中任意一臺均能可靠的合閘。
3、2臺斷路器中的任意1臺分閘后，另外1臺斷路器必須能可靠合閘。
4、2臺斷路器中任意1臺斷路器合閘后，另外1臺斷路器不能合閘。
5、如不滿足要求，可以松動鋼纜上的螺母，改變鋼纜長度,再緊固螺母,直到滿足要求為止。

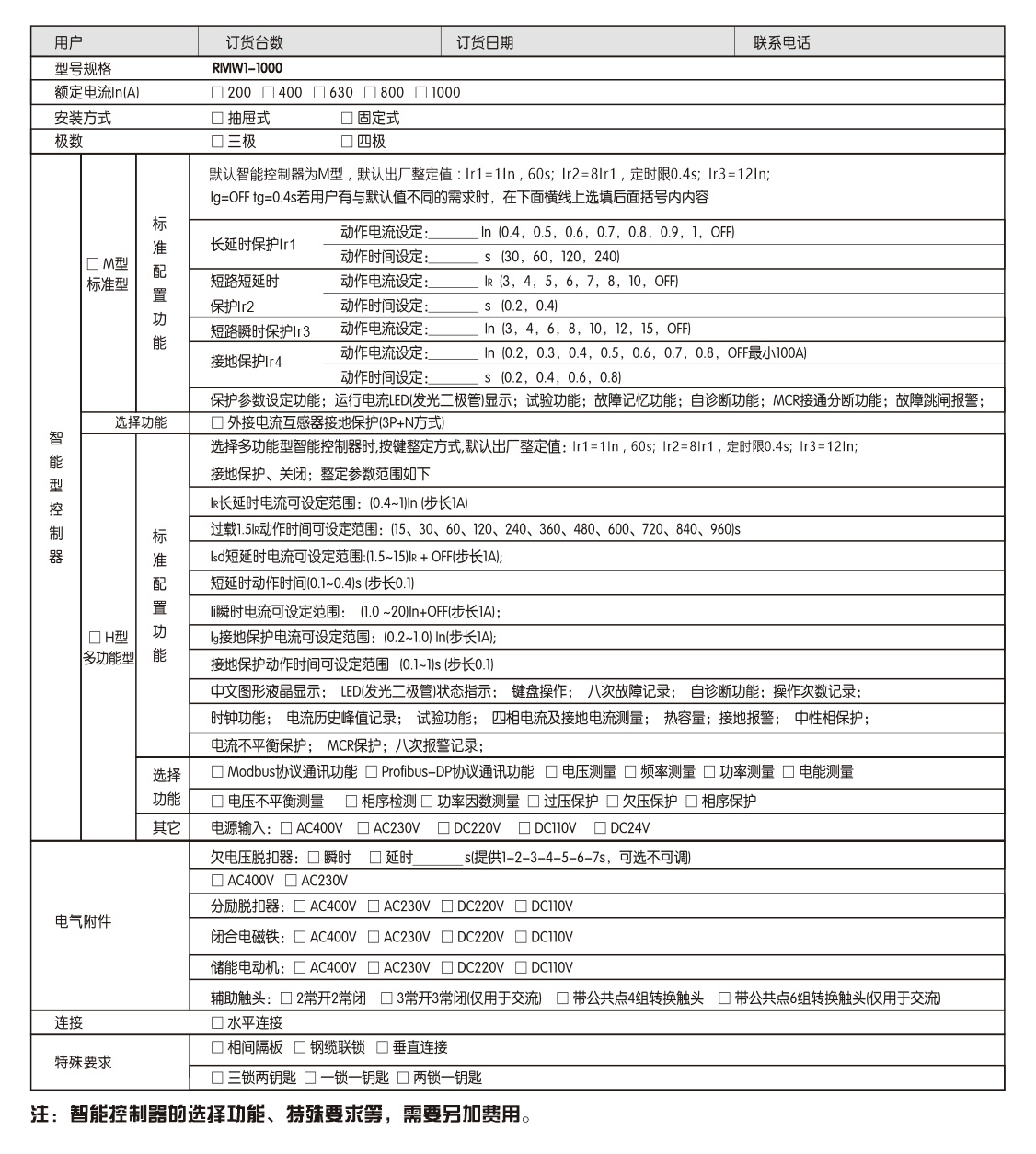

RIVIW1-1000萬能式斷路器訂貨規范
● 配置說明
1、RIVIW1-1000常規配置
a. 電動操作：欠壓瞬時脫扣器、分勵脫扣器、閉合電磁鐵、4組轉換輔助觸頭、電動機、M型控制器、主回路水平接線、門框、使用說明書、包裝箱、主回路安裝螺栓。
b. 手動操作：欠壓瞬時脫扣器、4組轉換觸頭、M型控制器、主回路水平接線、門框、主回路安裝螺栓、說明書。
2、可選配置(費用另計)
RIVIW1-1000可選配置說明：欠壓延時脫扣器、鋼纜聯鎖、鑰匙鎖、外接互感器接地保護功能、垂直母線、6組轉換觸頭、H型控制器、相間隔板、位置信號。
