RIVIW2-1600智能型低壓萬能式斷路
用途及適用范圍RIVIW2-1600智能型低壓萬能式斷路器(以下簡稱斷路器)，適用于交流50Hz，額定工作電壓至690V，額定電流200A~1600A的配電網絡中，用來分配電能和保護線路及電源設備免受過載、欠電壓、短路、單相接地(漏電)等故障的危害。斷路器具有智能化保護功能，選擇性保護精確，能提高供電可靠性，避免不必要的停電。同時帶
用途及適用范圍
RIVIW2-1600智能型低壓萬能式斷路器(以下簡稱斷路器)，適用于交流50Hz，額定工作電壓至690V，額定電流200A~1600A的配電網絡中，用來分配電能和保護線路及電源設備免受過載、欠電壓、短路、單相接地(漏電)等故障的危害。斷路器具有智能化保護功能，選擇性保護精確，能提高供電可靠性，避免不必要的停電。同時帶有開放式通訊接口，便于與現場總線連接，可實現“四遙”功能，以滿足控制中心和自動化系統的要求。配置相應的漏電互感器及智能控制器即可實現漏電保護。斷路器具有隔離功能。額定工作電流630A及以下的斷路器，亦可用于交流50(60)Hz、400V配電網絡中作為電動機的過載、短路、缺相、欠電壓和接地等故障保護。在正常條件下，斷路器亦可作為線路的不頻繁轉換及電動機的不頻繁起動之用。
斷路器符合GB1.4048.1-2006《低壓開關設備和控制設備第1部分：總則》；及GB14048.2-2008《低壓開關設備和控制設備第2部分：斷路器》；GBl4048.4-2003《低壓開關設備及控制設備機電式接觸器和電動機起動器》等標準。

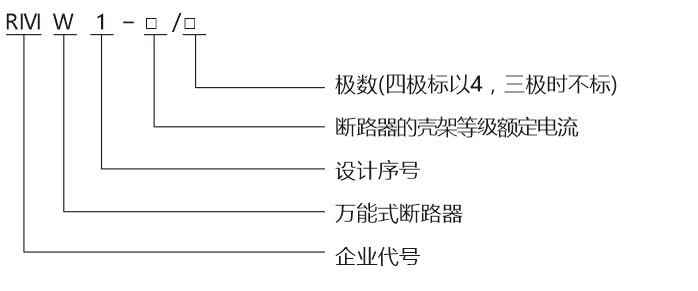

型號表示方法
● 分類
按使用類別分：
主電路：A類(非選擇型)、B類(選擇型)及AC-3(直接操作電動機)
輔助電路：AC-15、DC-13
安裝方式：固定式、抽屜式
傳動方式：電動機傳動手動
極數：三極四極
脫扣器種類：智能型控制器分勵脫扣器、欠電壓瞬時(或延時)脫扣器
智能型控制器分類：
L型：經濟型(基本功能)；
M型：基本型(基本功能+智能功能)；
H型：高級型(基本功能+智能功能+通訊接口)。
正常工作條件和安裝條件
周圍空氣溫度上限值不超過+40℃；值不低于-5℃；且24h平均值不超過+35℃；
注：對于使用在周圍空氣高于+40℃或低于-5℃的工作條件，用戶應與制造廠協商。
安裝地點海報不超過過2000m。
最高溫度為+40℃時，空氣的相對濕度不超過50％，在較低溫度下可以有較高的相對濕度，例如D20~C時達90％，對由于溫度變化偶爾產生的凝露應采取特殊的措施。
污染等級3級。
斷路器安裝在柜體內，且加裝門框，防護等級達IP40。
斷路器的主電路及欠電壓脫扣器線圈，電源變壓器初級線圈安裝類別IV，其余輔助電路、控制電路安裝類別為Ⅲ。
使用類別B類。
斷路器的運輸和儲存條件：-25℃至+55℃。應安裝在無爆炸危險和導電塵埃、無足以腐蝕金屬和破壞絕緣的地方，且斷路器的垂直傾斜度不超過5°。
技術數據與性能
| 殼架等級額定電流Inm A | 額定電流In A |
| 1600 | 200、400、630、800、1000、1250、1600 |
3、斷路器的額定短路接通能力應不小于2.1Icu。
4、斷路器的額定短路分?jǐn)嗄芰岸虝r(shí)耐受電流見表2。
5、智能控制器保護特性
● 智能控制器的整定值及誤差見表3。
| 殼架等級額定電流Inm A | 1600 | 進線方式 | 飛弧距離 | |
| 額定極限短路分?jǐn)嗄芰?br style="box-sizing: border-box; margin: 0px; padding: 0px;"/>Icu(kA) | 400V | 55 | 上進線 或 下進線 | 零飛弧 |
| 690V | 30 | |||
| 額定運行短路分?jǐn)嗄芰?br style="box-sizing: border-box; margin: 0px; padding: 0px;"/>Ics(kA) | 400V | 42 | ||
| 690V | 25 | |||
| 額定短時耐受電流 Icw(kA)1s | 400V | 42 | ||
| 690V | 25 | |||
| 過電流脫扣器特性 | 整定值 | 出廠整定值 | |
| M/H | M/H | ||
| 長延時 IR | （0.4~1）In+OFF | （0.4~1）In+OFF | 60s |
| 短延時 Isd | （1.5~15）In+OFF | （1.5~15）In+OFF | 8In、0.4s |
| 瞬時 It | 1In~50kA+OFF | 1In~50kA+OFF | 12In |
| 接地故障 Ig | （0.2~1）In+OFF | （0.2~1）In+OFF | 0.4In、0.4s |
b.除非客戶另有規定，產品出廠時按出廠整定值設定，客戶需整定時請參照智能控制器使用說明書。
● 智能控制器長延時過電流保護反時限動作特性
智能控制器長延時過電流保護反時限動作特性為I2TR=(1.5IR)2tR(式中tR：長延時1.5IR時整定時間，IR：長延時整定電流，TR長延時動作時間)，動作時間見表4，可返回系數不小于0.9，返回電流為0.9IR。
| 電流整定值 | 動作時間 | 準確度 | |||||||||
| M/H | M/H | ||||||||||
| 1.05IR | >2h不動作 | ±15% | |||||||||
| 1.3IR | ≤1h動作 | ||||||||||
| 1.5IR | 30s | 60s | 120s | 240s | 15s | 30s | 60s | 120s | 240s | 480s | |
| 2.0IR | 16.9s | 33.7s | 67.5s | 135s | 8.4s | 16.9s | 33.7s | 67.5s | 135s | 270s | |
| 7.2IR | 1.3s | 2.6s | 5.2s | 10.4s | 0.65s | 1.3s | 2.6s | 5.2s | 10.4s | 21s | |
| 脫扣級別 | - | 10A | 10 | 20 | - | - | 10A | 10 | 20 | 30 | |
● 智能控制器短路短延時動作特性
短路短延時過電流保護一般為定時限。如要求低倍數為反時限時，其特性按：I2Ts=(8IR)2tsd(或中Ts為短延時整定時間，tsd為短延時動作時間，當過載電流>8IR時，自動轉換為定時限特性，其動作特性見表5。
● 智能控制器短路瞬時動作特性
短路瞬時的動作時間(合斷路器固有分?jǐn)鄷r(shí)間)應小于30ms。其動作特性為：≤0.85Ii日寸不動作，>1.151i時動作。
| 保護方式 | 動作時間 | 準確度 | |||
| M/H | M/H | ||||
| 定時限 | 脫扣時間整定值tsd | 200ms | 400ms | 0.1s~1s(0.1極差) | ±10% |
| 最大分?jǐn)鄷r(shí)間 | 230ms | 460ms | |||
| 不脫扣持續時間 | 140ms | 330ms | |||
| 反時限特性 | 無 | 曲線同過載長延時，但曲線速度快10倍 | |||
| 動作特性 | ≤0.9Isd 不動作 | ||||
| ＞1.1Isd 延時動作 | |||||
● 接地故障保護動作特性為定時限，其延時特性復合表6。
| 保護方式 | 動作時間 | 準確度 | |||||
| M/H | M/H | ||||||
| 定時限 | 脫扣時間整定值tsd | 200ms | 400ms | 600ms | 800ms | 0.1s~1s+OFF (0.1s極差，OFF位置 只報警，不跳閘) | ±10% |
| 最大分?jǐn)鄷r(shí)間 | 230ms | 460ms | 650ms | 850ms | |||
| 不脫扣持續時間 | 140ms | 330ms | 560ms | 760ms | |||
| 動作特性 | ≥0.8lg 不動作 | ||||||
| ＜1.0lg 延時動作 | |||||||
剩余漏電流保護是通過外接外部漏電互感器來實現剩余漏電流訊號檢測，動作特性為延時型。其延時特性符合表7(表中不包括控制器固有動作時間20ms)。
額定剩余動作電流I△n：3A、10A、20A、30A。
額定剩余不動作電流(I△no)的最小值為0.51An。
| 極限不驅動時間(2I△n時) | 0.06s | 0.1s | 0.2s | 0.3s | 0.4s | 0.5s | 1s |
| 剩余電流 | 最大斷開時間 | ||||||
| I△n | 0.36 | 0.5s | 1.00 | 1.50 | 2.00 | 2.50 | 5.00 |
| 2I△n | 0.18 | 0.25 | 0.5 | 0.75 | 1.00 | 1.25 | 2.50 |
| 5I△n、5I△n | 0.07 | 0.10 | 0.20 | 0.30 | 0.40 | 0.50 | 1.00 |
斷路器控制回路接線圖
斷路器門框開孔與安裝尺寸

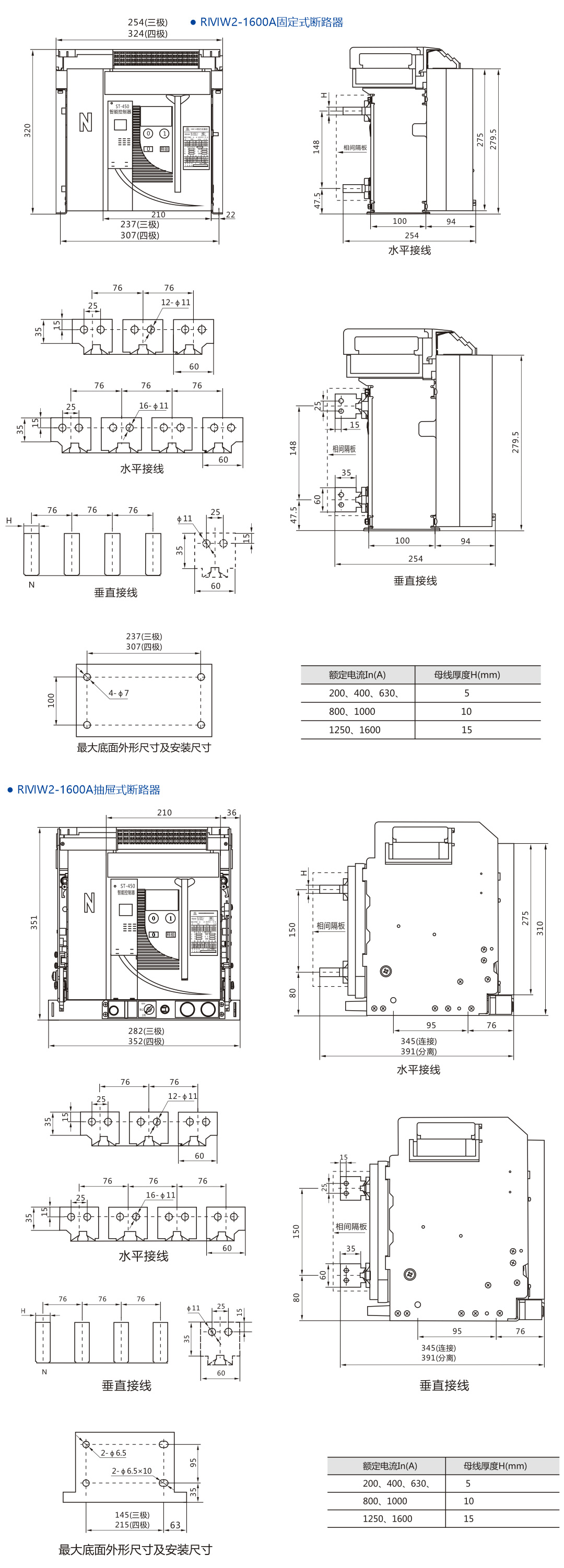

外形及安裝尺寸

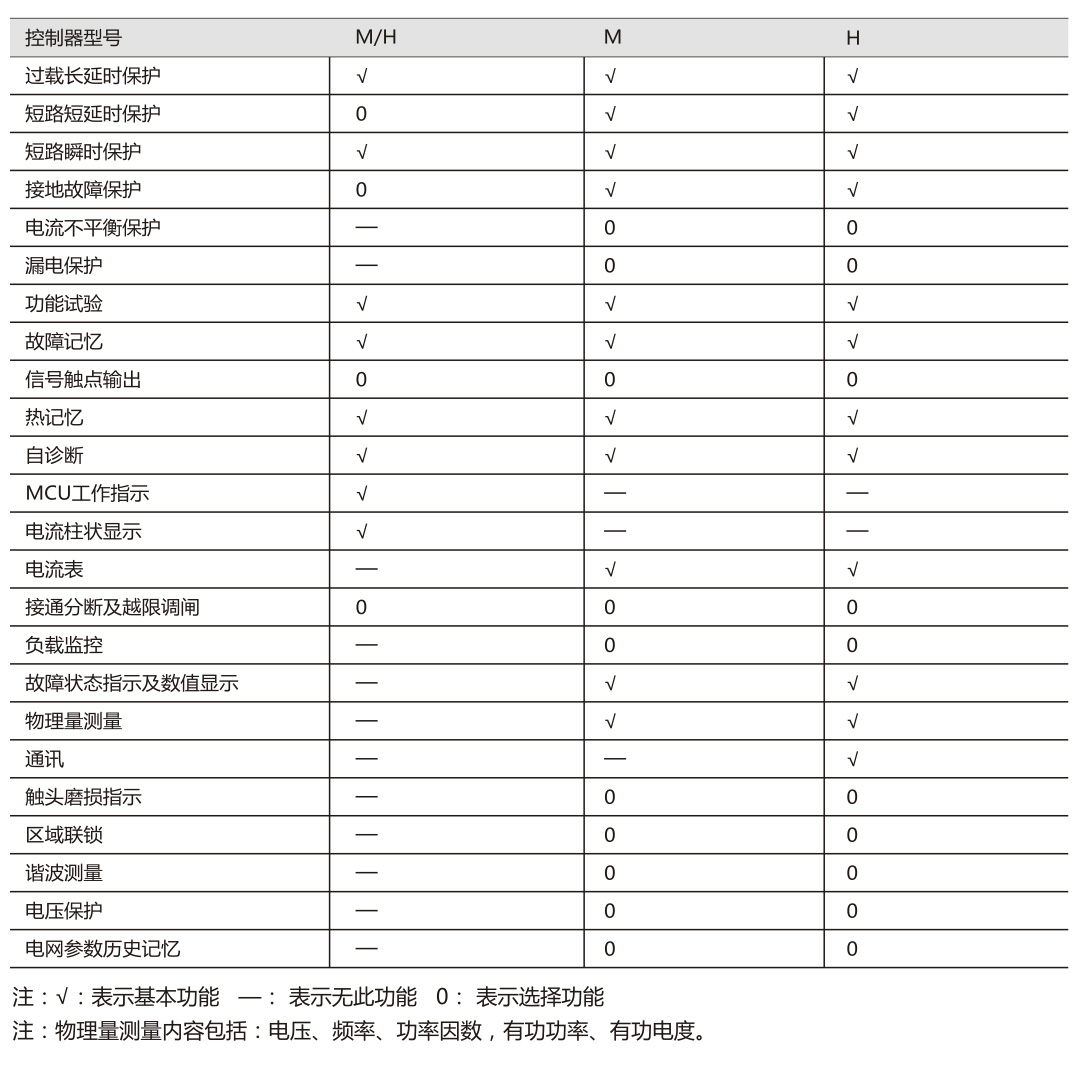

智能控制器功能一覽表

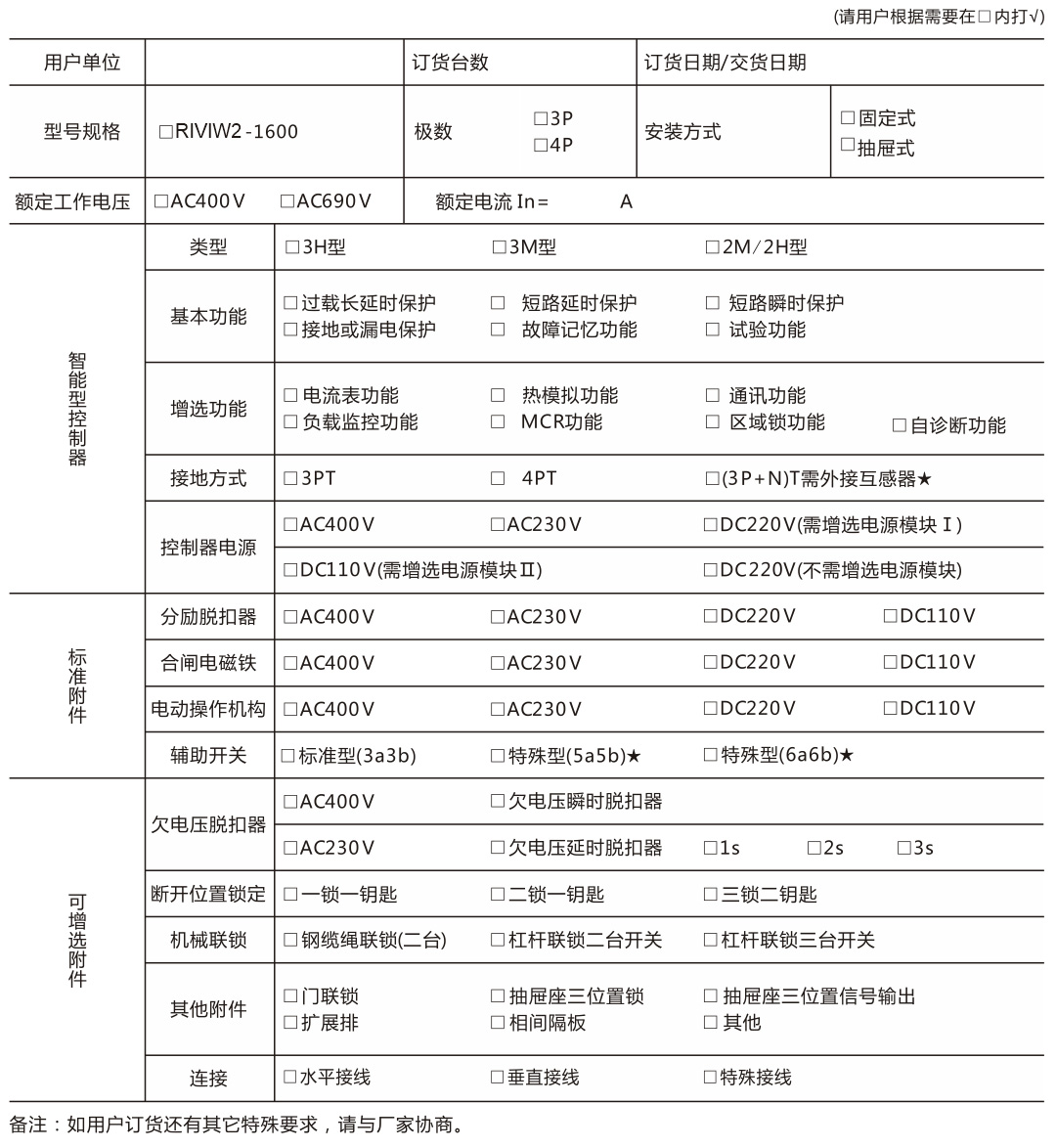

訂貨規范
