RIVIM2系列塑殼式斷路器
RIVIM2系列塑殼式斷路器是本公司采用國際先進技術研制開發的新型斷路器之一。外殼采用可循環利用的熱塑性塑料增強阻燃尼龍66，降低環境污染。滅弧室采用獨立的小室；旋轉式雙斷點觸頭，U形斥觸頭的應用極大的增強分?jǐn)嗄芰?。斷路器的額定絕緣電壓為750V，適用于交流50Hz或(60Hz)，額定工作電壓690V及以下，額定工作電流12.5A至630A的電流中，用來分配電能，在正常條件下作不頻繁的閉合和斷開之用，并在線路和設備過載，欠電壓時起保護作用。額定殼架等級電流在400A及以下的斷路器，也可作鼠籠型電動機的不頻繁起動，運轉中斷開以及在電動機過載，短路時起保護作用。斷路器有欠電壓脫扣器、分勵脫扣器、輔助觸頭、報警觸頭等內部附件，也有外部轉動手柄、電動操作機構等外部附件。產品符合IEC60947-2，GB14048.2標準。
用途及適用范圍
RIVIM2系列塑殼式斷路器是本公司采用國際先進技術研制開發的新型斷路器之一。外殼采用可循環利用的熱塑性塑料增強阻燃尼龍66，降低環境污染。滅弧室采用獨立的小室；旋轉式雙斷點觸頭，U形斥觸頭的應用極大的增強分?jǐn)嗄芰Α?/span>
斷路器的額定絕緣電壓為750V，適用于交流50Hz或(60Hz)，額定工作電壓690V及以下，額定工作電流12.5A至630A的電流中，用來分配電能，在正常條件下作不頻繁的閉合和斷開之用，并在線路和設備過載，欠電壓時起保護作用。額定殼架等級電流在400A及以下的斷路器，也可作鼠籠型電動機的不頻繁起動，運轉中斷開以及在電動機過載，短路時起保護作用。斷路器有欠電壓脫扣器、分勵脫扣器、輔助觸頭、報警觸頭等內部附件，也有外部轉動手柄、電動操作機構等外部附件。
產品符合IEC60947-2，GB14048.2標準。

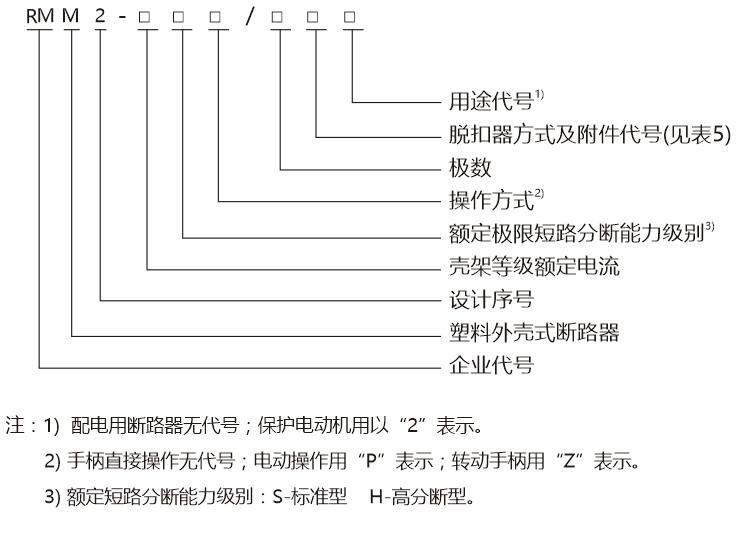

型號及含義
主要技術性能指標
1、安裝地點的海拔高度不超過2000m。
2、周圍空氣溫度不超過+40℃，且其24h內的平均溫度值不超過+35℃，周圍空氣溫度的下限為-5℃。
3、最高溫度為+40℃時，空氣的相對濕度不超過50%，在較低的溫度下可以允許有較高的相對濕度，例如20℃時達90%，對由于溫度變化偶爾產生在產品上凝露應采取特殊的措施。
4、污染等級為3級。
5、斷路器主電路的安裝類別為Ⅲ類，不接至主電路的輔助電路和控制電路安裝類別為Ⅱ。
6、使用類別為A或B。
| 型號 | 額定電流 (A) | 極數 | 額定絕 緣電壓 (V) | 額定工 作電壓 (V) | 額定極限短路分?jǐn)嗄芰?br style="box-sizing: border-box; margin: 0px; padding: 0px;"/>Icu(KA)AC400V | 額定運行短路分?jǐn)嗄芰?br style="box-sizing: border-box; margin: 0px; padding: 0px;"/>Icu(KA)AC400V | 操作性能 (次) | 使用 類別 | |
| 通電 | 不通電 | ||||||||
| RMM2-100S | 12.5,16,20 25,32,40,50, 63,80,100 | 三極 四極 | 800 | 690 及以下 | 35 | 22 | 1500 | 8500 | A |
| RMM2-100H | 50 | 25 | |||||||
| RMM2-160S | 16,20,25,32 40,50,63,80 100,125,160 | 35 | 22 | 1000 | 7000 | ||||
| RMM2-160H | 50 | 25 | |||||||
| RMM2-250S | 160,180,200 225,250 | 35 | 22 | 1000 | 7000 | ||||
| RMM2-250H | 50 | 25 | |||||||
| RMM2-400S | 200,225,250 300,315,400 | 50 | 35 | 1000 | 4000 | ||||
| RMM2-400H | 65 | 35 | |||||||
| RMM2-630S | 315,350,400 500,600,630 | 50 | 35 | 1000 | 4000 | ||||
| RMM2-630H | 65 | 35 | |||||||
脫扣特性
斷路器熱動型脫扣器具有反時限特性；電磁脫扣器為瞬時動作，特性見表2(配電保護)及表3(電動機保護)
斷路器的主要技術數據見表3
| 脫扣器額定電流 (A) | 熱動型脫扣器(環境溫度:陸用+40℃;船用+40℃ | 電磁脫扣器動作 電流(A) | |
| 1.05In(冷態) 不動作時間 | 1.30In(熱態) 動作時間 | ||
| 10≤In≤63 | ≥1 | ＜1 | 10In±20% |
| 63＜In≤100 | ≥2 | ＜2 | |
| 100＜In≤800 | ≥2 | ＜2 | 5In±20%,10In±20% |
| 脫扣器額定電流 (A) | 熱動型脫扣器(環境溫度:陸用+40℃;船用+40℃ | 電磁脫扣器動作 電流(A) | |||
| 1.0In(冷態) 不動作時間 | 1.20In(熱態) 動作時間 | 1.50In(熱態) 動作時間 | 7.2In(冷態) 動作時間(S) | ||
| 10≤In≤225 | ≥2 | ＜2 | ≤4min | 4S＜Tp≤10s | 12In±20% |
| 225≤In≤630 | ≤8min | 6S＜Tp≤20s | |||

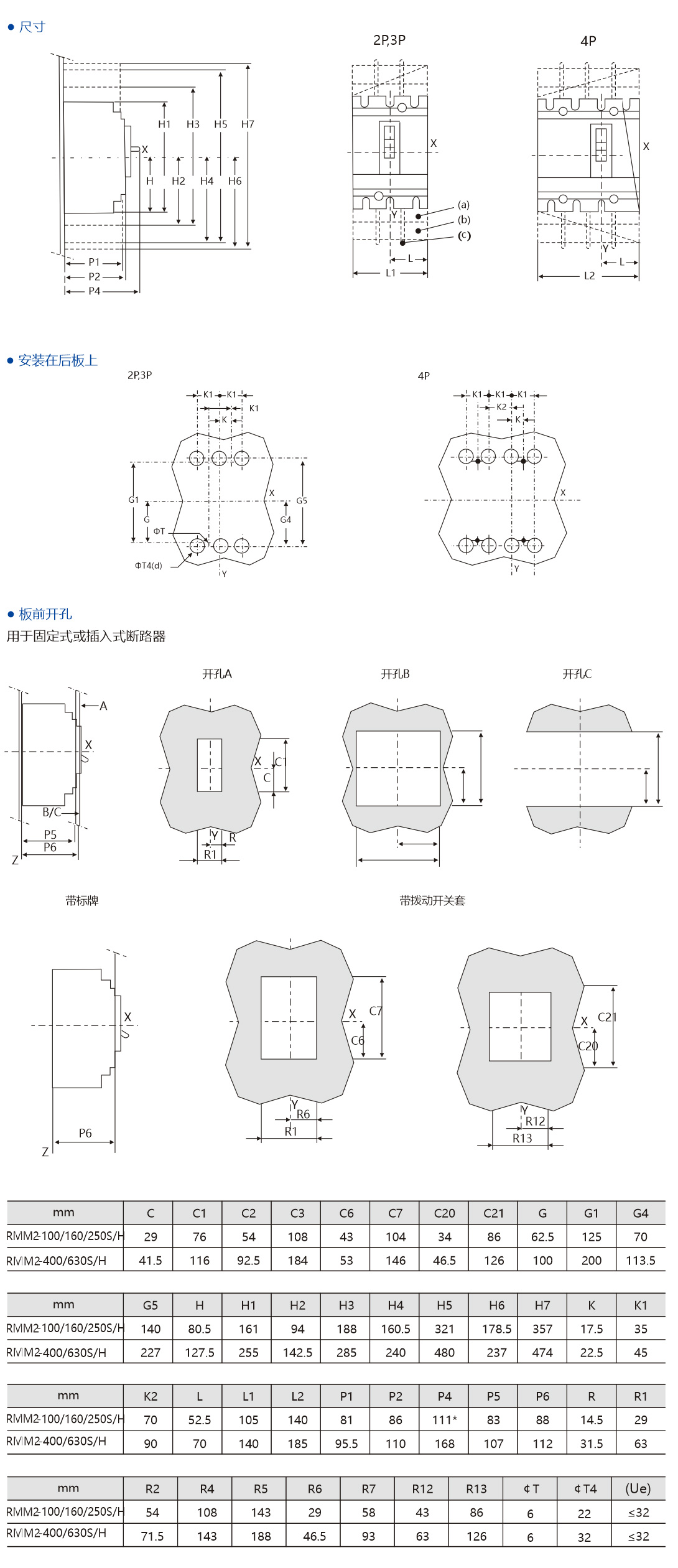

外形及安裝尺寸
