RIVIM1-400塑殼斷路器
用途及使用范圍RIVIM1系列塑料外殼式斷路器(以下簡稱斷路器)，是本公司采用國際先進設計、制造技術研制、開發的新型斷路器之一，其額定絕緣電壓為800V(RIVIM1-63為500V)，適用于交流50Hz，額定工作電壓690V及以下，額定工作電流至1250A的電路中作不頻繁轉換及電動機不頻繁起動之用。斷路器具有過載、短路和欠電壓保護功能，
用途及使用范圍
RIVIM1系列塑料外殼式斷路器(以下簡稱斷路器)，是本公司采用國際先進設計、制造技術研制、開發的新型斷路器之一，其額定絕緣電壓為800V(RIVIM1-63為500V)，適用于交流50Hz，額定工作電壓690V及以下，額定工作電流至1250A的電路中作不頻繁轉換及電動機不頻繁起動之用。斷路器具有過載、短路和欠電壓保護功能，能保護線路和電源設備不受損壞。
斷路器按照其額定極限短路分?jǐn)嗄芰?Icu)的高低，分為S型(標準型)、H型(高分?jǐn)嘈?兩類。該斷路器具有體積小、分?jǐn)嗄芰Ω?，飛弧距離短、抗振動等特點，是陸地及船舶使用的理想產品。
本斷路器可垂直安裝(即豎裝)，亦可水平安裝(即橫裝)
本斷路器不能倒進線，即只可1、3、5接電源線，2、4、6接負載線。
本斷路器具有隔離功能，符號標示為： 。
本產品符合IEC60947-2、GB14048.2標準。
型號表示方法
● 按產品極數分為二極(100A、225A)、三極與四極。
四極產品中中性極(N極)的型式分四種：
A型：N極不安裝過電流脫扣器，且N極始終接通，不與其它三極一起合分；
B型：N極不安裝過電流脫扣器，且N極與其它三極一起合分(N極先合后分)；
C型：N極安裝過電流脫扣器，且N極與其它三極一起合分(N極先合后分)；
D型：N極安裝過電流脫扣器，且N極始終接通，不與其它三極一起合分。
● 按額定電流分：
RIVIM1-63為(6)、10、16、20、25、32、40、50、63A九級(6A規格無過載保護)；
RIVIM1-100為(10)、16、20、25、32、40、50、63、80、100A十級；
RIVIM1-225為100、125、140、160、180、200、225A七級；
RIVIM1-250為250一級；
RIVIM1-400為225、250、315、350、400A五級；
RIVIM1-630為400、500、630A三級；
RIVIM1-800為630、700、800A三級； [帶( )為不推薦規格]
RIVIM1-1250為800、1000、1250A三級。
按接線方式分為板前接線、板后接線、插入式接線三種。
按過電流脫扣器型式分熱動-電磁(復式)型、電磁(瞬時)型兩種。

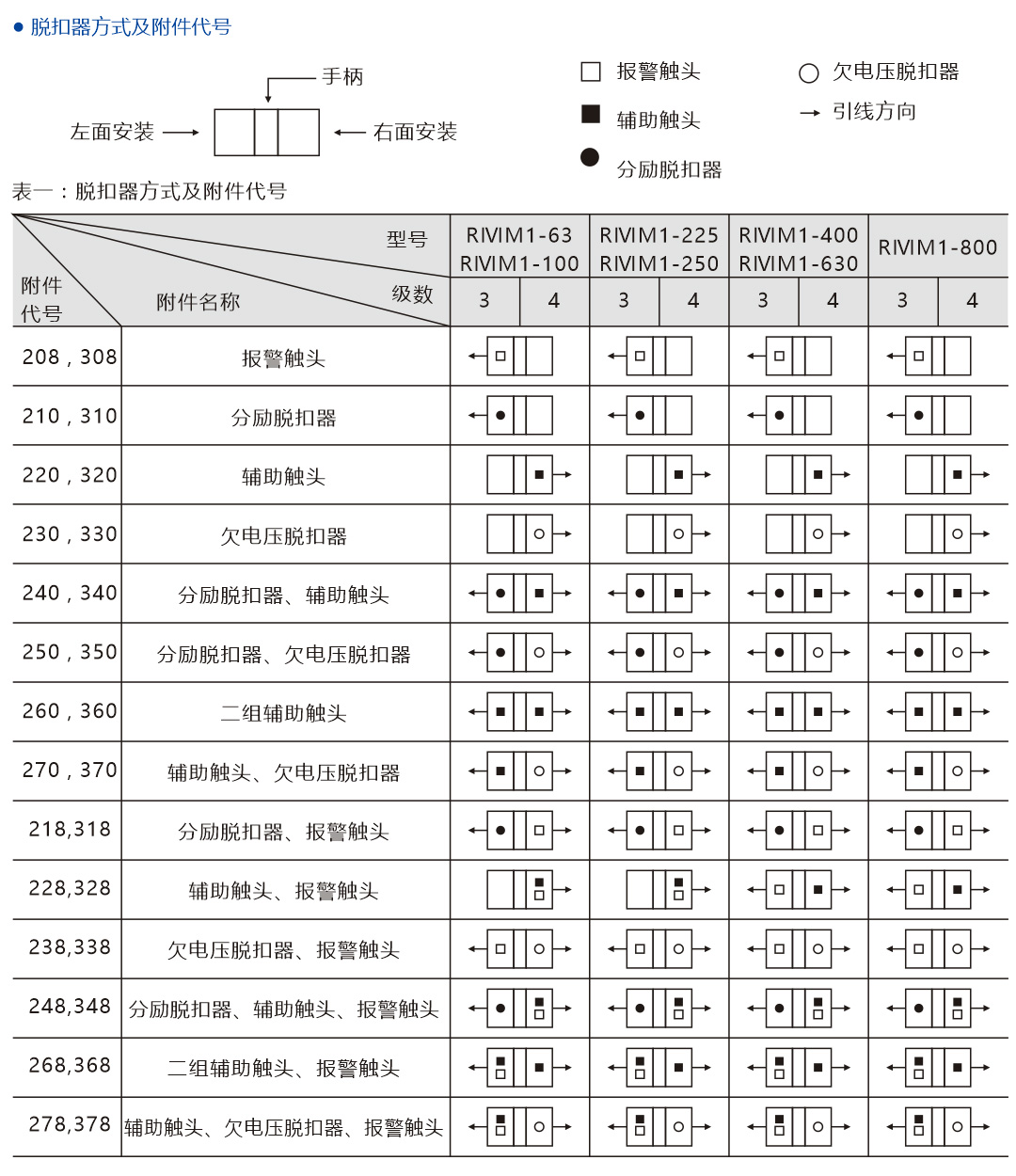

按斷路器有無附件分帶附件和不帶附件兩種。
1. 如訂RIVIM1-100H三極，電動機保護用，額定電流為80A并帶分勵脫扣器、輔助觸頭，板前接線且要求兩臺帶機械聯鎖機構。即寫為訂RIVIM1-100H/33402 In=80A，板前接線2臺機械聯鎖，脫扣器線圈電壓：AC230V。
2. 如訂RIVIM1-225四極，配電用，額定電流為180A并帶電動操機構及分勵脫扣器，N極安裝過電流脫扣器，且N極與其它三極一起合分形式，板后接線10臺，即寫為訂RIVIM1-225P/4310 C型，In=180A板后接線10臺，電操電壓：AC230V，脫扣器線圈電壓：AC230V。
※ 注：1.200：表示僅有電磁脫扣器的斷路器本體，300：表示帶有熱動一電磁脫扣器的斷路器本體；000：不帶脫扣器及表中附件的斷路器本體。
2. 對RIVIM1-100、225、250二極產品有210、310、220、320、230、330，對RIVIM1-100、225、250四極斷路器無218、318、248、348，N極為A型和D型時無240、340、260、360、268、368。3.對RIVIM1-400、630及RIVIM1-800，其中220、230、240、340、270、370 規格中輔助觸頭可供二對觸頭(既二常開、二常閉)。
正常工作條件
海拔高度2000m及以下；
周圍介質溫度不高于+40℃(對船用產品為+45℃)
和不低于-5℃；
污染等級3；
能耐受潮濕空氣的影響；
能耐受鹽霧、油霧的影響；
能耐受霉菌的影響；
最大傾斜度為±22.5°；
在受到船舶正常振動時能可靠工作；
在受到地震情況下(4g)能可靠工作；
在無爆炸危險的介質中，且介質無足以腐蝕金屬
和破壞絕緣的氣體與導電塵埃的地方；
在沒有雨雪侵襲的地方。
主要技術數據與性能
● 斷路器熱電磁式脫扣器具有反時限特性；電磁脫扣器為瞬時動作，特性見表三(配電用)及表四(保護電動機用)
表三：斷路器動作特性(配電保護用)
| 脫扣器 額定電流 (A) | 熱磁式脫扣器環境溫度 (陸用+40℃/船用+45℃) | 電磁脫扣器 動作電流 (A) | |
| 1.05In(冷態) 不動作時間 | 1.30In(熱態) 動作時間 | ||
| In≤63 | ≥1 | ＜1 | 10In±20% |
| In＞63 | ≥2 | ＜2 | |
| 630＜In≤1250 | ≥2 | ＜2 | 5In±20% 10In±20% |
● 斷路器主要技術參數
| 型號 | 殼架等 級額定 電流(A) | 額定電流(A) | 額定絕緣 電壓(V) | 額定極限短路分?jǐn)?br style="box-sizing: border-box; margin: 0px; padding: 0px;"/>能力Icu(kA) | 額定極限運行分?jǐn)?br style="box-sizing: border-box; margin: 0px; padding: 0px;"/>能力Icu(kA) | 飛弧距離 (mm) | ||
| 400V | 690V | 400V | 690V | |||||
| RIVIM1-63S | 63 | (6)、10、16、 20、25、32、 40、50、63 | 500V | 35 | / | 22 | / | ≤50 |
| RIVIM1-63H | 50 | / | 35 | / | ||||
| RIVIM1-100S | 100 | 10、16、20、 25、32、40、 50、63、80、100 | 800V | 35 | 8 | 22 | 4 | |
| RIVIM1-100H | 50 | 10 | 35 | 5 | ||||
| RIVIM1-225S | 225 | 100、125、140、 160、180、200、 225 | 800V | 35 | 8 | 22 | 4 | |
| RIVIM1-?225H | 50 | 10 | 35 | 5 | ||||
| RIVIM1-?250S | 250 | 250 | 800V | 35 | 8 | 22 | 4 | |
| RIVIM1-250H | 50 | 10 | 35 | 5 | ||||
| RIVIM1-400S | 400 | 225、250、315、 350、400 | 800V | 50 | 10 | 35 | 5 | ≤100 |
| RIVIM1-400H | 65 | 10 | 35 | 5 | ||||
| RIVIM1-630S | 630 | 400、500、630 | 800V | 50 | 10 | 35 | 5 | |
| RIVIM1-630H | 65 | 10 | 35 | 5 | ||||
| RIVIM1-800H | 800 | 630、700、800 | 800V | 65 | 10 | 35 | 5 | |
| RIVIM1-1250H | 1250 | 800、1000、1250 | 800V | 80 | 25 | 42.5 | 12.5 | |
注：RIVIM1-63型中6A無過載保護。
● 連接導線的截面積與相適應的額定電流(見表六)
| 額定電流值 (A) | 10 | 16,20 | 25 | 32 | 40,50 | 63 | 80 | 100 | 125 | 160 | 180,200,225 | 250 | 315 | 400 |
| 導線截面積 (mm2) | 1.5 | 2.5 | 4 | 6 | 10 | 16 | 25 | 35 | 50 | 70 | 95 | 120 | 185 | 240 |
| 額定電流值(A) | 電纜 | 銅排 | ||
| 截面積(mm2) | 數量 | 尺寸 | 數量 | |
| 500 | 150 | 2 | 30x5 | 2 |
| 630 | 185 | 2 | 40x5 | 2 |
| 700,800 | 200 | 2 | 40x5 | 2 |
● 功率耗損(見表七)
| 型號 | 三極總功率損耗(VA) | ||
| 通電電流(A) | 板前、板后接線 | 插入式接線 | |
| RIVIM1-63(S、H) 直熱式(10~25A) | 25 | 25 | 32 |
| RIVIM1-100(S、H) 直熱式(10~25A) | 25 | 40 | 45 |
| RIVIM1-63(S、H) 間熱式(32~63A) | 63 | 20 | 24 |
| RIVIM1-100(S、H) 間熱式(32~63A) | 100 | 35 | 40 |
| RIVIM1-225(S、H) | 225 | 62 | 70 |
| RIVIM1-250(S、H) | 250 | 75 | 90 |
| RIVIM1-400(S、H) | 400 | 115 | 125 |
| RIVIM1-630(S、H) | 630 | 187 | 200 |
| RIVIM1-800(S、H) | 800 | 262 | - |
● 環境溫度變化的降容系數(見表八)
| 溫度 | +40℃ (船用+45℃) | +45℃ (船用+50℃) | +50℃ (船用+55℃) | +55℃ (船用+55℃) | +60℃ (船用+55℃) |
| 系數 | 降容系數 | 降容系數 | 降容系數 | 降容系數 | 降容系數 |
| RIVIM1-63(S、H) | 1In | 0.94In | 0.88In | 0.80In | 0.72In |
| RIVIM1-100(S、H) | 1In | 0.94In | 0.89In | 0.84In | 0.76In |
| RIVIM1-225(S、H) | 1In | 0.94In | 0.93In | 0.90In | 0.86In |
| RIVIM1-250(S、H) | 1In | 0.94In | 0.91In | 0.87In | 0.82In |
| RIVIM1-400(S、H) | 1In | 0.94In | 0.87In | 0.81In | 0.73In |
| RIVIM1-630(S、H) | 1In | 0.94In | 0.88In | 0.83In | 0.76In |
| RIVIM1-800(S、H) | 1In | 0.94In | 0.83In | 0.79In | 0.76In |

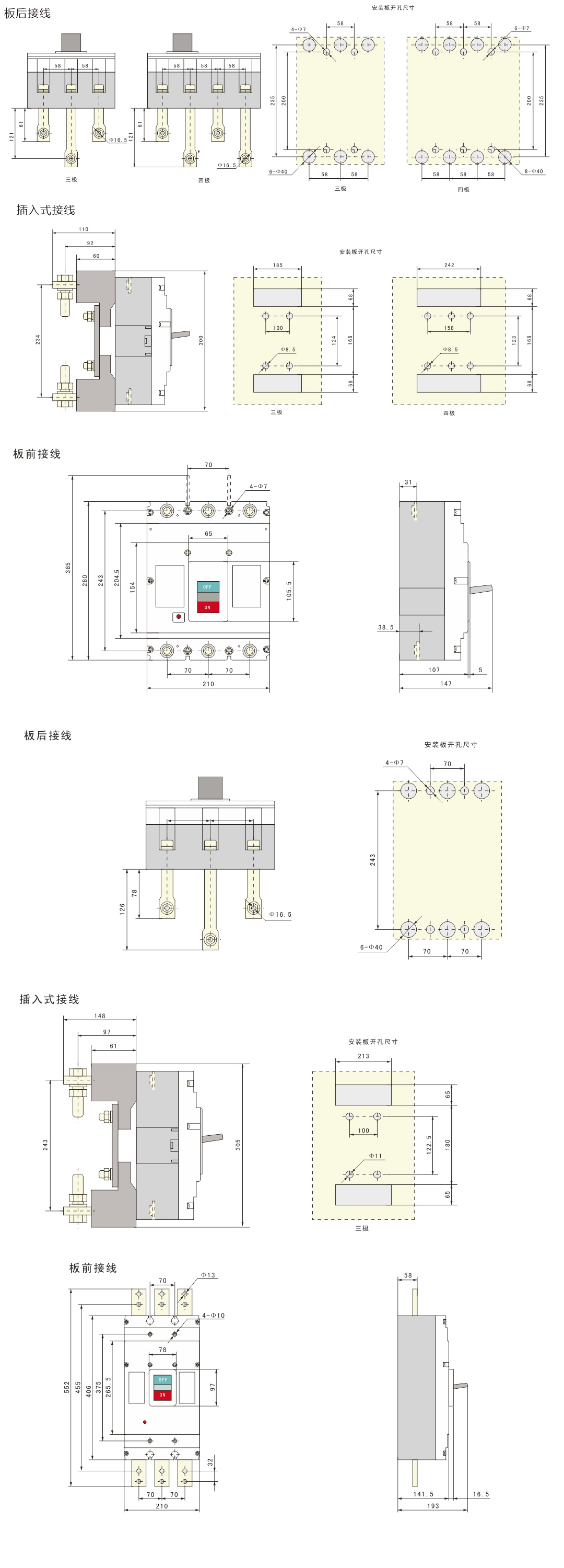

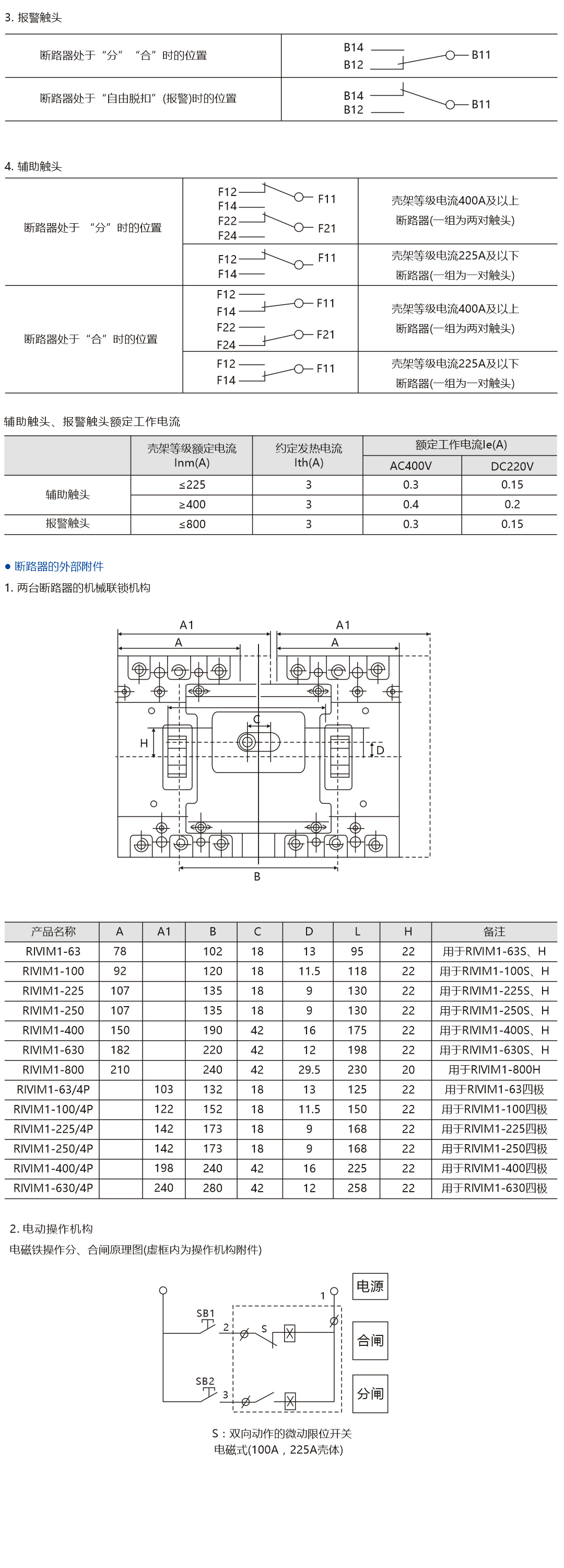

外形和安裝尺寸
斷路器附件
● 斷路器的內部附件
根據用戶需要斷路器附件可直接引出接線或加裝引出接線端子排，本公司基本配置為引出接線端子排。
1. 欠電壓脫扣器按工作電壓分兩種：
A型：AC230V 50Hz；
B型：AC400V 50Hz。
欠電壓脫扣器功率
| 配用斷路器 | 欠電壓脫扣器功率(VA) | |
| AC230V | AC400V | |
| RIVIM1-63 | 3.5 | 3.3 |
| RIVIM1-100 | 2.6 | 3.3 |
| RIVIM1-225 | 3.8 | 3.3 |
| RIVIM1-400 | 3.7 | 2.7 |
| RIVIM1-630 | 2.3 | 2.7 |
| RIVIM1-800 | 2.5 | 2.8 |
在額定工作電壓的35%~70%時，欠電壓脫扣器應可靠使斷路器脫扣。
在額定工作電壓的85%~110%時，欠電壓脫扣器應保證斷路器能合閘：在額定工作電壓低于35%時，欠電壓脫扣
器應防止斷路器合閘。
敬告：欠電壓脫扣器必須先通電，斷路器才能再扣及合閘。否則將損壞斷路器!
2. 分勵脫扣器

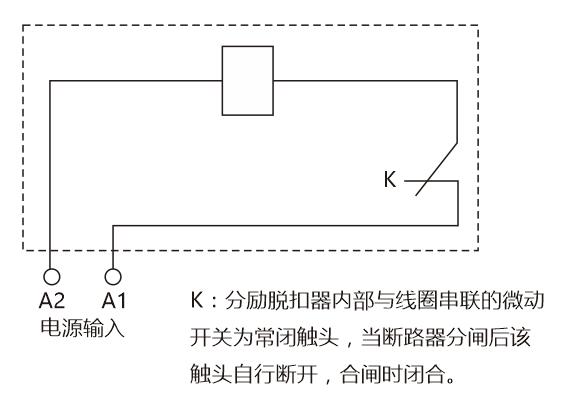

接線圖(虛框內為開關內部附件)
電壓規格：AC50Hz，230V或400V，DC220V或24V(注：DC24V為不推薦規格)。
在額定控制電源電壓的70~110%之間時，分勵脫扣器應可靠使斷路器脫扣。
注：DC24V分勵脫扣器工作瞬間電流達到5A以上，當線路中此型號分勵脫扣器較多時，勢必造成線路壓降
過大或24V電源設備過載。導致分勵脫扣器上端電壓低于標準工作電壓要求，不能可靠斷開斷路器。

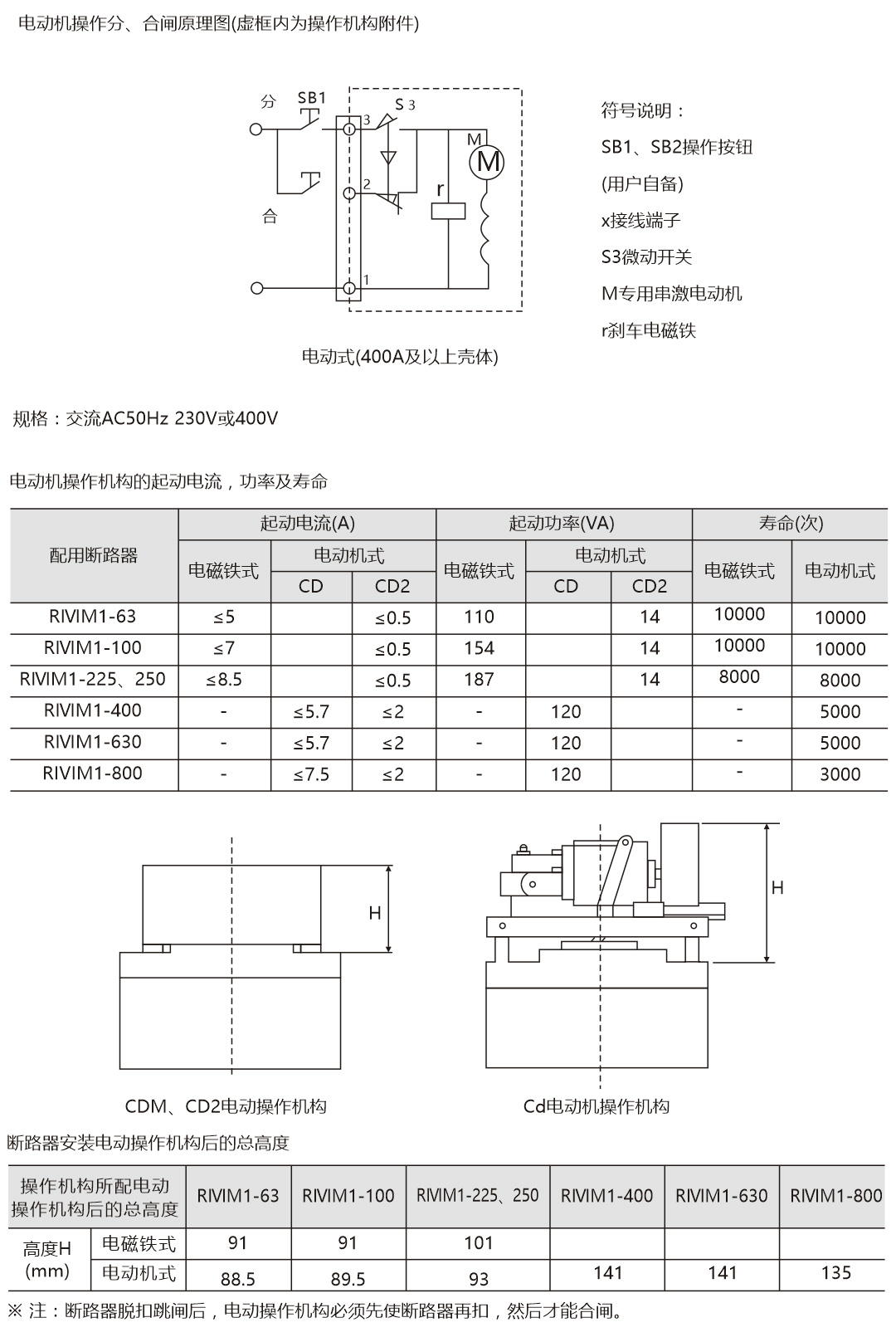

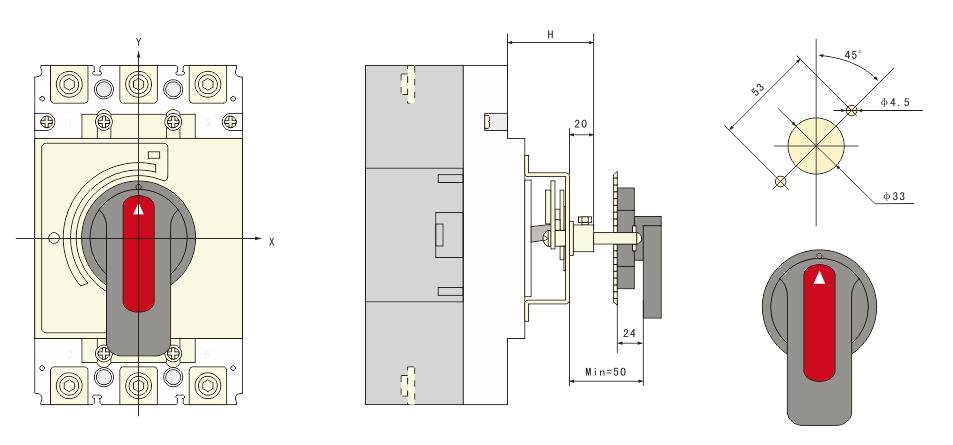

3. 轉動手柄操作機構
特點：該操作機構采用獨特的設計和傳動結構，通過旋轉手柄實現塑殼斷路器的分?jǐn)唷㈤]合和再扣。操作靈活、平穩、操作力小、安裝方便、不必調整，機構的整體性能和質量均優于其它同類產品，同時，該機構配套提供旋轉式手柄。為滿足不同用戶使用要求，本公司可提供CS1系列、CS2系列及CZ系列操作機構供用戶選用(三極產品及四極產品通用)
用途：本機構專用于RIVIM1系列塑殼斷路器，通過旋轉手柄實現抽屜柜、配電柜、動力箱等在面板上操作的要求，并保證斷路器處于閉合時柜體門板不能開啟(即與門聯鎖)。
● 使用與維護
斷路器各種特性及附件本公司已整定，用戶在使用中不可隨意調節。斷路器手柄可以處在三個位置，分別表示閉合 、斷開、脫扣三種狀態，當手柄處于脫扣位置時，應向后扳動手柄，使斷路器再扣然后合閘。
