RIVIC1-63小型斷路器
RIVIC1-63系列高分?jǐn)辔⑿蛿嗦菲鬟m用于保護線路的短路和過載，適用于照明配電系統或電動機的配電系統，外型美觀小巧、重量輕、性能優良可靠分?jǐn)嗄芰^高，脫扣迅速，導軌安裝，殼體和部件采用高阻燃及耐沖擊塑料，使用壽命長，主要用于交流50Hz，額定電壓至400V，額定電流至63A線路的過載、短路保護，同時也可以在正常情況下不頻繁地通斷電器裝置和照明線路。本產品符合GB10963.1標準。
用途及適用范圍
RIVIC1-63系列高分?jǐn)辔⑿蛿嗦菲鬟m用于保護線路的短路和過載，適用于照明配電系統或電動機的配電系統，外型美觀小巧、重量輕、性能優良可靠分?jǐn)嗄芰^高，脫扣迅速，導軌安裝，殼體和部件采用高阻燃及耐沖擊塑料，使用壽命長，主要用于交流50Hz，額定電壓至400V，額定電流至63A線路的過載、短路保護，同時也可以在正常情況下不頻繁地通斷電器裝置和照明線路。
本產品符合GB10963.1標準。

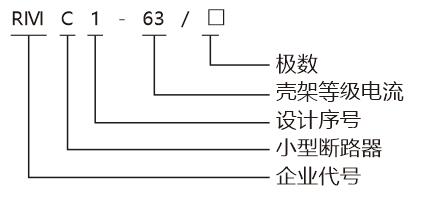

型號表示方法
主要技術參數
| 脫扣器類型 | 額定電流A | 極數 | 電壓(V) | 分?jǐn)嗄芰cn(A) | 基準溫度 |
| C型 | 6、10、16、20、25、 32、40、50、63 | 1 | 230/400V | 4500 | +30±5 ℃ |
| 2、3、4 | 400V | ||||
| D型 | 6、10、16、20、25、 32、40、50、63 | 1 | 230/400V | 4500 | |
| 2、3、4 | 400V |
注：1、機械電氣壽命：4000次。 2、接線采用帶夾箍的接線端子，固定電纜截面可達25mm2。
過電流脫扣特性表
| 周圍空氣溫度 | 試驗電流(A) | 額定電壓(V) | 規定時間 | 預期結果 | 超始狀態 | 備注 |
| 30±2℃ | 1.13In | 所有值 | t≥1h | 不脫扣 | 冷態 | |
| 1.45In | 所有值 | t＜1h | 脫扣 | 電流在5S內穩定地上升至規定值 | ||
| 2.55In | In≤32A | 1s＜t＜60s | 脫扣 | |||
| 2.55In | In＞32A | 1s＜t＜120s | 脫扣 | |||
| -5~40℃ | 5In(C型) | 所有值 | t≥0.1s | 不脫扣 | 閉合輔助開關接通電源 | |
| 10In(C型) | 所有值 | t＜0.1s | 脫扣 | 閉合輔助開關接通電源 | ||
| 10In(D型) | 所有值 | t≥0.1s | 不脫扣 | 閉合輔助開關接通電源 | ||
| 16In(D型) | 所有值 | t＜0.1s | 脫扣 | 閉合輔助開關接通電源 |

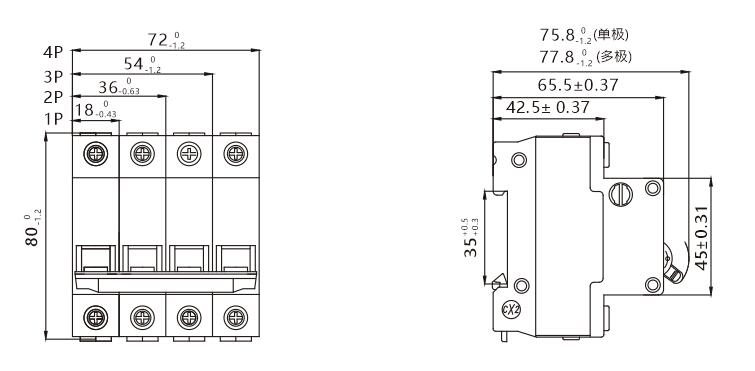

外形和安裝尺寸
