RIVIC1L-63小型漏電斷路器
RIVIC1L-63系列剩余電流動作斷路器適用于交流50Hz或60Hz，額定電壓?jiǎn)螛O兩線、兩極230V，三極、三極四線、四極400V，額定電流至63A的線路中，當人身觸電或電網泄漏電流超過規定值時，剩余電流動作斷路器能在極短的時間內迅速切斷故障電源，保護人身及用電設備的安全。剩余電流動作斷路器具有過載和短路保護功能，可用來保護線路或電動機的過載和短路，亦可在正常情況下作為線路的不頻繁轉換啟動之用。產品符合GB16917.1和lEC61009-1標準。
用途及適用范圍
RIVIC1L-63系列剩余電流動作斷路器適用于交流50Hz或60Hz，額定電壓?jiǎn)螛O兩線、兩極230V，三極、三極四線、四極400V，額定電流至63A的線路中，當人身觸電或電網泄漏電流超過規定值時，剩余電流動作斷路器能在極短的時間內迅速切斷故障電源，保護人身及用電設備的安全。
剩余電流動作斷路器具有過載和短路保護功能，可用來保護線路或電動機的過載和短路，亦可在正常情況下作為線路的不頻繁轉換啟動之用。
產品符合GB16917.1和lEC61009-1標準

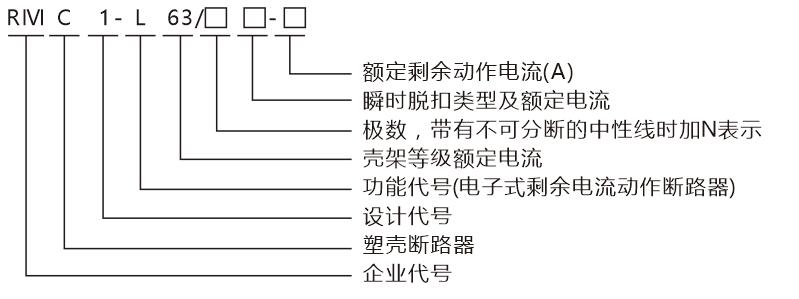

型號表示方法
正常工作條件和安裝條件
1、周圍空氣溫度-5℃~40℃，24h內平均溫度不超過35℃。
2、海拔高度：安裝地點的海拔不超過2000m。
3、大氣條件：安裝地點的空氣相對濕度在最高溫度40℃時不超過50％，在較低的溫度下允許有較大相對濕度。
例如：25℃時達90％。
4、安裝類別：ll、III級。
5、污染等級：2級。
6、安裝型式：采用TH35-7.5型安裝軌安裝。
7、安裝條件：安裝場所的外磁場任何方向均不應超過地磁場的5倍，剩余電流動作斷路器一般應垂直安裝手柄向
上為接通電源位置：安裝處應無顯著沖擊和振動。
8、接線方法：用螺釘壓緊接線。
主要技術及參數性能
● 主要規格
1、額定電流(In)：殼架等級電流32A為：6、10、16、20、25、32A；
殼架等級電流63A為：6、10、16、20、25、32、40、50、63A。
2、額定剩余動作電流l△n：0.03、0.05、0.1、0.3A。
3、按極數和電流回路分為：
a.單極兩線剩余電流動作斷路器；b.兩極剩余電流動作斷路器； c.三極剩余電流動作斷路器；
d.三極四線剩余電流動作斷路器；e.四極剩余電流動作斷路器。
4、按瞬時脫扣器特性分：C型(5~10)ln，D型(10~16)ln。
● 主要技術參數
1、額定電壓Un(V)：?jiǎn)螛O兩線兩極為230V；三極三極四線四極為400V。
2、額定短路能力lcn(A)：4500。
3、額定剩余接通和分?jǐn)嗄芰△m(A)：2000。
4、額定剩余不動作電流l△no：0.5l△n。

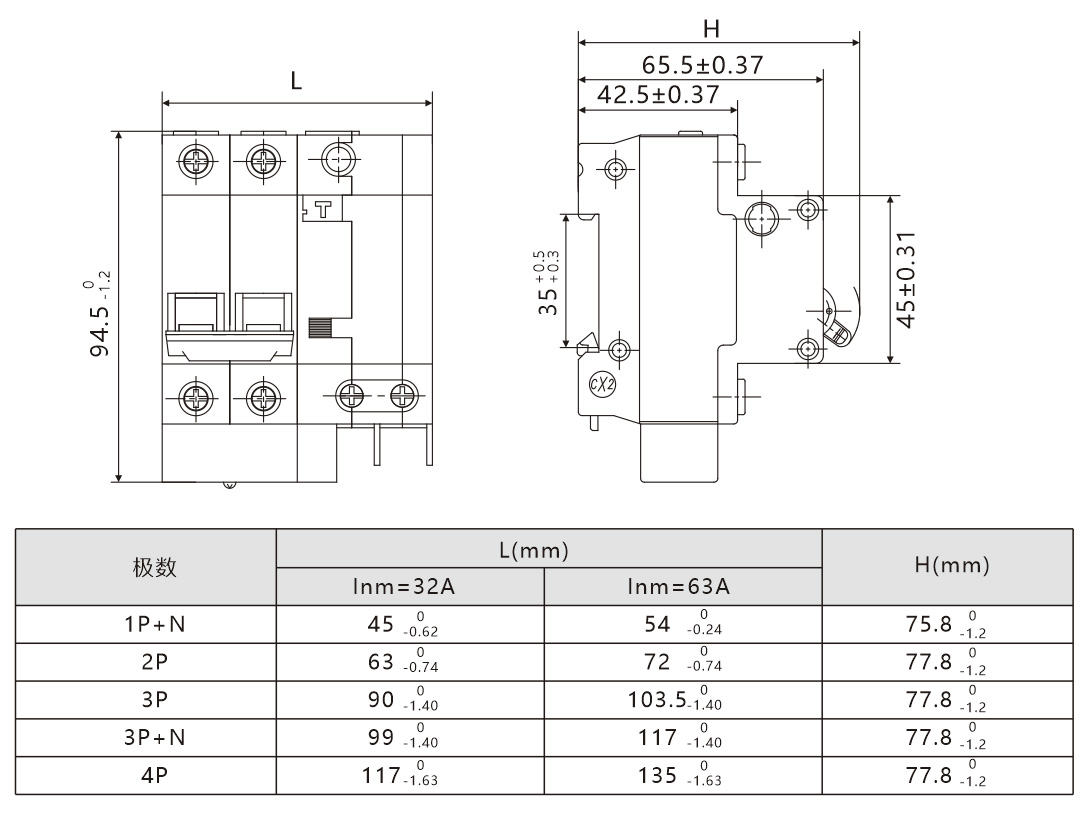

外形和安裝尺寸
