KCS1A可控硅開關
該型產品是一種能夠?qū)﹄娏Σ⒙?lián)電容器進行快速投切的電子型功率器件，其電氣結構主要由大功率反并聯晶閘管模塊、隔離電器、觸發電路、同步電路、保護電路及驅動電器組成，并配有控制一茁壯成長導通或截止的接線端子，控制邏輯電壓0V(截止)、12V(導通)。 本開關具有安裝簡單。維護方便、響應速度快、投切無涌流工作無噪場穩定可靠、缺相保護等特點是無功功率動態補償裝置用投切電容器給的理想器件
使用范圍
該型產品是一種能夠?qū)﹄娏Σ⒙?lián)電容器進行快速投切的電子型功率器件，其電氣結構主要由大功率反并聯晶閘管模塊、隔離電器、觸發電路、同步電路、保護電路及驅動電器組成，并配有控制一茁壯成長導通或截止的接線端子，控制邏輯電壓0V(截止)、12V(導通)。 本開關具有安裝簡單。維護方便、響應速度快、投切無涌流工作無噪場穩定可靠、缺相保護等特點是無功功率動態補償裝置用投切電容器給的理想器件。

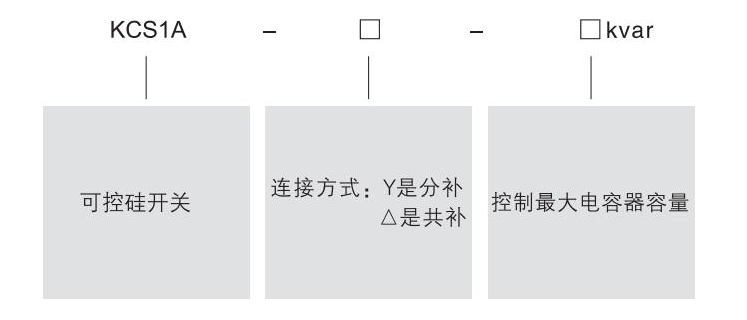

型號及其含義
工作條件
●周圍空氣溫度: -259C-+50°C,而且24h內其平均溫度不高于+30C; .
●溫度為+25C時， 相對濕度≤90%;
●海拔高度不超過2000m;
●安裝場所空氣清潔，無爆炸及可燃危險品，無足以損壞絕緣及腐蝕屬的氣體，無導電性塵埃及
嚴重霉菌存在;
●安裝 場所無明顯超限諧波份量存在場合。
主要技術參數
額定電壓: 380V(220V)，50Hz;
使用壽命大于100萬次
開關動作響應時間≤20ms;
開關分閘后再次合閘間隔時間≥200ms
開關耐壓≥2000V;
控制電壓5~24VDC，輸入電流≤10MA;
控制容量: A型:1-40Kvar B型: 40- -60Kvar
