RIVIC1B-32小型斷路器
RIVIC1B-32小型斷路器適用于交流50Hz和60Hz，額定電壓230V及以下的單相住宅線路中,對電氣線路的過載和短路進行保護。該產品分?jǐn)嗄芰Ω摺Ⅲw積小、寬度僅為18mm。零、火線同時切斷，杜絕了火線，零線接反或零線對地電位造成的人身及火災危險，是目前民用住宅領域中最理想的配電保護開關。該產品符合IEC60947-2和GBl4048.2標準。
用途及適用范圍
RIVIC1B-32小型斷路器適用于交流50Hz和60Hz，額定電壓230V及以下的單相住宅線路中,對電氣線路的過載和短路進行保護。該產品分?jǐn)嗄芰Ω?、體積小、寬度僅為18mm。零、火線同時切斷，杜絕了火線，零線接反或零線對地電位造成的人身及火災危險，是目前民用住宅領域中最理想的配電保護開關。
該產品符合IEC60947-2和GBl4048.2標準。

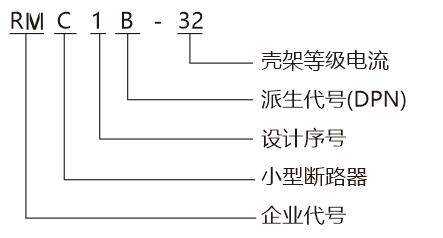

型號表示方法
主要技術參數
| 額定電流(A) | 極數 | 額定電壓(V) | 殼架等級額定電流(A) | 額定短路分?jǐn)嗄芰?A) | 功率因素ф | 機械電氣壽命(次) |
| 6,10,16 20,25,32 | 1P+N | 230 | 32 | 3000 | 0.65~0.70 | 4000 |
注：1、抗?jié)駸犷愋?2類(溫度55℃時，相對濕度為95％)。
2、接線采用帶夾箍的接線端子，固定電纜截面10mm2及以下硬導線。
過電脫扣特性表
| 周圍空氣溫度 | 試驗電流 (A) | 額定電流 (A) | 規定時間 | 預期結果 | 起始狀態 | 備 注 |
| 30±2℃ | 1.13In | 所有值 | t≥1h | 不脫扣 | 冷態 | |
| 1.45In | 所有值 | t＜1h | 脫扣 | 熱態 | 電流在5S內穩定上升至規定值 | |
| 2.55In | 所有值 | 1＜t＜60s | 脫扣 | 冷態 | ||
| -5~40℃ | 5In | 所有值 | t≥0.1s | 不脫扣 | 冷態 | 閉合輔助開關接通電流電源 |
| 10In | 所有值 | t＜0.1s | 脫扣 | 冷態 | 閉合輔助開關接通電流電源 |

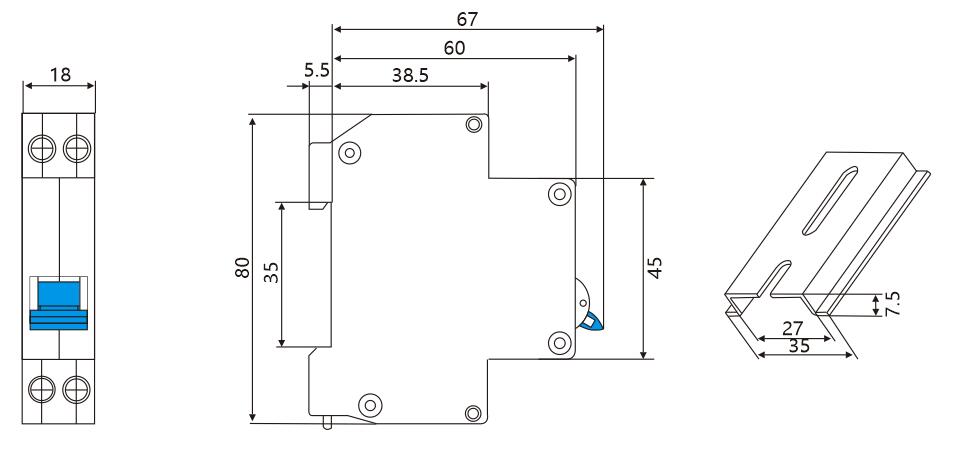

外形及安裝尺寸
