RIVIC1BL-32小型漏電空氣開關
RIVIC1BL-32漏電斷路器(以下簡稱漏電斷路器)主要適用于交流50Hz或60Hz，額定電壓230V，額定電流至32A的保護電路中，作為人身觸電、設備漏電保護之用，并且有過載、短路保護功能，也可以在正常情況下不頻繁地通斷電器裝置和照明線路，尤其適用于工業和商業照明配電系統。本產品符合GB16917.1和IEC1009-1標準。
用途及適用范圍
RIVIC1BL-32漏電斷路器(以下簡稱漏電斷路器)主要適用于交流50Hz或60Hz，額定電壓230V，額定電流至32A的保護電路中，作為人身觸電、設備漏電保護之用，并且有過載、短路保護功能，也可以在正常情況下不頻繁地通斷電器裝置和照明線路，尤其適用于工業和商業照明配電系統。
本產品符合GB16917.1和IEC1009-1標準。
型號表示方法
主要技術參數
1、分類
按額定電流分：6A，10A，16A、20A、25A、32A共六種；
按極數為帶一個保護極的二極斷路器2P；
瞬時脫扣器的型式為C型(5In-10In)。
2、主要技術參數見表一、表二
| 殼架等級 額定電流(A) | 極數 | 額定電流(A) | 額定電壓(V) | 運行短路能力 | 過電流瞬時 | |
| (A) | CosΦ | 脫扣器類別 | ||||
| 32 | 2P | 6、10、16、20、25、32 | 230 | 3000 | 0.80 | C型 |
| 脫扣器額定電流In | 起始狀態 | 試驗電流 | 規格時間 | 預期結果 | 試驗環境溫度 | 備注 |
| ≤32A | 冷態 | 1.13In | t≥1h | 不脫扣 | 30℃-35℃ | |
| 緊接著a項試驗后進行 | 1.45In | t＜1h | 脫扣 | 30℃-35℃ | 電流在5s內穩定的上升至規規定值 | |
| 冷態開始 | 2.55In | 1s＜t＜60s | 脫扣 | 30℃-35℃ | ||
| 冷態開始 | 5In | t≥0.1s | 不脫扣 | 30℃-35℃ | 通過閉合輔助 | |
| 冷態開始 | 10In | t＜0.1s | 脫扣 | 30℃-35℃ | 開關接通電流 |
3．剩余電流保護特性
a．額定剩余動作電流l△n：30mA
b．額定剩余不動作電流I△no：15mA
c．額定剩余電流接通和分斷能力I△m：2000A
d．剩余電流動作的分斷時間
| 額定電流 | In A | 剩余電流(I△)等于下列值時約分斷時間(A) | |||
| I△n | 2I△n | 5I△n | 500A | ||
| 6-32 | 0.03 | 0.1 | 0.08 | 0.04 | 0.04 |
機械電氣壽命
漏電斷路器能承受4000次操作循環，其中電氣壽命為2000次。
5．接線：漏電斷路器使用時參照表四選取銅導線截面積。
| 額定電流In(A) | In≤6 | 6＜In≤13 | 13＜In≤20 | 20＜In≤25 | 20＜In≤32 |
| 導線截面積S(mm2) | 1 | 1.5 | 2.5 | 4 | 6 |
結構特點
1. 產品體積小，結構緊湊，價格比優于同類產品。
2. 產品殼體和部分功能件均采用高阻燃、耐高溫、耐沖擊塑料制成。
3. 產品直接帶零線安裝，避免零線接線錯誤潛在的觸電危險。
4. 產品采用新式電路設計和高性能元件，在沖擊電流和浪涌過電壓時，具有較強的承受能力，不引起誤動作。
5. 產品采用導軌安裝，方便省時。

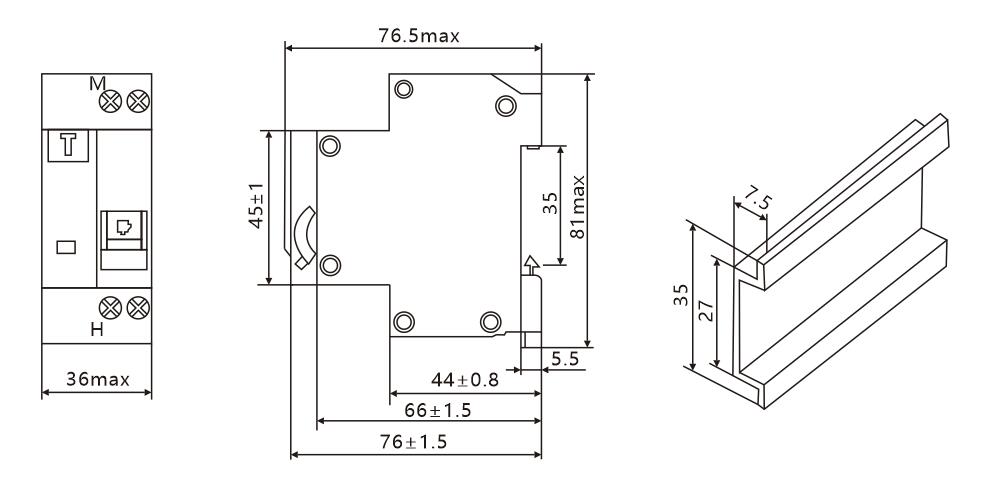

外形和安裝尺寸
